در بسیاری از کارخانهها و خطوط صنعتی، انتقال یکنواخت مواد پودری و تخلیه کنترلشده غبار فقط با یک تجهیز ساده ممکن میشود؛ تجهیزی که شاید در ظاهر کوچک به نظر برسد، اما در عملکرد کل سیستم نقش بسیار بزرگی دارد. این تجهیز همان روتاری ولو است؛ قطعهای کلیدی که در صنایع سیمان، غذایی، معدنی، شیمیایی، پلاستیک، خوراک دام و سیستمهای غبارگیر کاربرد گستردهای دارد.
بسیاری از افراد هنگام جستجو درباره روتاری ولو فقط به دنبال این هستند که بدانند «روتاری ولو چیست». اما در عمل، سؤال مهمتر این است که روتاری ولو چگونه کار میکند، چه تفاوتی با ایرلاک دارد، در چه شرایطی خوب عمل میکند و چرا انتخاب اشتباه آن باعث نشتی، افت راندمان یا خرابی خط میشود؟
در این مقاله از ساخت ۲۴ بهصورت کامل و فنی بررسی میکنیم که روتاری ولو چیست، چه وظیفهای در انتقال مواد پودری و غبارگیری دارد، اجزای آن کداماند، چه مشکلاتی ممکن است در بهرهبرداری ایجاد شود و هنگام خرید یا انتخاب آن باید به چه نکاتی توجه کرد.
روتاری ولو چیست؟
روتاری ولو یا Rotary Valve نوعی تجهیز مکانیکی دوار است که برای تغذیه، تخلیه یا کنترل عبور مواد پودری و گرانولی از یک بخش سیستم به بخش دیگر استفاده میشود. این تجهیز معمولاً در زیر سیلو، هاپر، سیکلون، بگ فیلتر و غبارگیر نصب میشود و به کمک یک روتور پرهدار، مواد را بهصورت تدریجی و کنترلشده عبور میدهد.
روتاری ولو در صنعت با نامهای دیگری هم شناخته میشود، از جمله:
- شیر روتاری
- ولو ستارهای
- ایرلاک
- روتاری ایرلاک ولو
- شیر دوار انتقال پودر
البته باید توجه داشت که هر روتاری ولو الزاماً فقط یک شیر ساده نیست. در بسیاری از کاربردها، این تجهیز علاوه بر انتقال ماده، وظیفه مهمتری هم دارد: حفظ اختلاف فشار و جلوگیری از نشت هوا یا برگشت غبار. به همین دلیل است که در سیستمهای پنوماتیک و غبارگیری، کیفیت طراحی و آببندی روتاری ولو اهمیت بسیار زیادی دارد.
روتاری ولو چگونه کار میکند؟
مکانیزم عملکرد روتاری ولو بر پایه یک اصل ساده اما دقیق است. داخل بدنه دستگاه، یک روتور چندپره قرار دارد که با چرخش آرام خود، مواد را از قسمت ورودی دریافت کرده و به سمت خروجی هدایت میکند.
فرآیند کار به این شکل است:
- مواد از بالا وارد دهانه روتاری ولو میشوند.
- فضای بین پرههای روتور با مواد پر میشود.
- روتور به کمک گیربکس و الکتروموتور میچرخد.
- مواد محبوسشده بین پرهها، به بخش پایین دستگاه منتقل میشوند.
- در خروجی، ماده به مسیر بعدی تخلیه میشود.
این فرآیند باعث میشود که مواد بهصورت پیوسته، یکنواخت و کنترلشده از یک محفظه به محفظه دیگر منتقل شوند. در همین حین، به دلیل لقی کنترلشده بین روتور و بدنه، دستگاه میتواند تا حدی نقش آببندی را هم ایفا کند و از عبور بیرویه هوا جلوگیری کند.
نقش روتاری ولو در انتقال مواد پودری
یکی از اصلیترین کاربردهای روتاری ولو، انتقال مواد پودری و گرانولی ریزدانه است. در خطوط تولیدی که مواد باید از سیلو، هاپر یا مخزن به تجهیزات بعدی مثل اسکرو کانوایر، میکسر، الواتور یا سیستم انتقال پنوماتیک وارد شوند، نمیتوان جریان ماده را بدون کنترل رها کرد. این کار باعث نوسان دبی، گرفتگی یا فشار بیشازحد روی تجهیزات پاییندست میشود.
روتاری ولو در این نقطه وارد عمل میشود و چند وظیفه مهم را همزمان انجام میدهد:
- تنظیم و یکنواختسازی نرخ تخلیه مواد
- جلوگیری از ریزش ناگهانی حجم زیاد ماده
- تغذیه پیوسته تجهیزات بعدی
- کاهش آشفتگی جریان در سیستم
- کمک به پایداری فرآیند تولید
برای مثال، در یک خط انتقال پودر سیمان یا آرد، اگر تخلیه مواد از سیلو بهصورت ناگهانی و بدون کنترل انجام شود، هم دبی سیستم به هم میریزد و هم تجهیزات بعدی دچار اضافهبار میشوند. اما روتاری ولو میتواند این جریان را کنترل کند و ماده را مرحلهبهمرحله وارد مدار کند.
نقش روتاری ولو در سیستمهای غبارگیری
یکی از مهمترین کاربردهای روتاری ولو در زیر سیکلون، بگ فیلتر، غبارگیر صنعتی و سیستمهای جمعآوری گردوغبار است. در این شرایط، روتاری ولو فقط یک تجهیز انتقال مواد نیست؛ بلکه نقش ایرلاک را هم ایفا میکند.
در سیستم غبارگیری، گردوغبار جمعآوریشده باید از زیر هاپر تخلیه شود، اما در عین حال نباید مسیر برای ورود یا خروج آزادانه هوا باز باشد. اگر این اتفاق بیفتد، تعادل فشار سیستم به هم میخورد و راندمان غبارگیر کاهش پیدا میکند.
در چنین شرایطی، روتاری ولو دو کار همزمان انجام میدهد:
- غبار و ذرات جمعشده را تخلیه میکند
- از نشتی هوا و برهم خوردن فشار سیستم جلوگیری میکند
به همین دلیل، در کاربردهای غبارگیری، کیفیت ساخت روتاری ولو، دقت ماشینکاری، تلرانس بین روتور و بدنه، نوع آببندی شفت و طراحی کلی دستگاه اهمیت حیاتی دارد. یک روتاری ولو ضعیف ممکن است از بیرون شبیه نمونه باکیفیت باشد، اما در عمل باعث افت مکش، نشتی غبار، افزایش استهلاک و کاهش بازده کل سیستم شود.
تفاوت روتاری ولو با ایرلاک چیست؟
یکی از پرسشهای رایج این است که آیا روتاری ولو و ایرلاک یکی هستند یا خیر. پاسخ دقیق این است که این دو مفهوم کاملاً جدا نیستند، اما دقیقاً هممعنی هم نیستند.
Rotary Valveبیشتر به ساختار مکانیکی تجهیز اشاره دارد.Airlockبیشتر به وظیفه عملکردی آن در جلوگیری از عبور هوا مربوط است.
یعنی یک روتاری ولو میتواند بهعنوان ایرلاک عمل کند، به شرطی که طراحی آن برای این کار مناسب باشد. اگر لقیها زیاد باشند، آببندی ضعیف باشد یا روتور و بدنه دقت کافی نداشته باشند، دستگاه شاید هنوز ماده را تخلیه کند، اما دیگر ایرلاک مؤثری نخواهد بود.
پس هر جا صحبت از غبارگیری، انتقال پنوماتیک، اختلاف فشار یا جلوگیری از نشتی هوا باشد، کیفیت ایرلاک بودن روتاری ولو بسیار مهمتر از ظاهر آن است.
اجزای اصلی روتاری ولو
برای درک بهتر عملکرد این تجهیز، باید اجزای اصلی آن را بشناسیم. یک روتاری ولو صنعتی معمولاً از بخشهای زیر تشکیل میشود:
1. بدنه
بدنه اصلی دستگاه که معمولاً از فولاد کربنی، چدن یا استنلس استیل ساخته میشود و محفظه چرخش روتور را تشکیل میدهد.
2. روتور
مهمترین بخش دستگاه است. روتور از یک محور مرکزی و چند پره تشکیل میشود که ماده را در حجمهای مشخص جابهجا میکنند. تعداد پرهها و شکل آنها روی عملکرد دستگاه اثر مستقیم دارد.
3. شفت
شفت، روتور را به سیستم محرک متصل میکند و باید از نظر استحکام، هممحوری و کیفیت ماشینکاری در سطح بالایی باشد.
4. یاتاقانها
یاتاقانها حرکت روان و پایدار شفت را ممکن میکنند. انتخاب نامناسب یاتاقان میتواند باعث لرزش، داغشدن یا خرابی زودهنگام شود.
5. آببندی شفت
در کاربردهای غبارگیر یا مواد ریزدانه، آببندی شفت بسیار مهم است. این بخش از نشت هوا، پودر و آلودگی جلوگیری میکند.
6. گیربکس و موتور
سرعت چرخش روتور باید کنترلشده و متناسب با نوع ماده باشد. این وظیفه بر عهده گیربکس و الکتروموتور است.
7. فلنج ورودی و خروجی
اتصال دستگاه به هاپر، سیکلون، لوله یا سایر تجهیزات از طریق فلنجها انجام میشود.
روتاری ولو در چه صنایعی استفاده میشود؟
روتاری ولو در هر صنعتی که با مواد فله، پودر، گرانول یا غبار سروکار دارد، میتواند نقش مهمی داشته باشد. از جمله کاربردهای متداول آن میتوان به موارد زیر اشاره کرد:
- صنایع سیمان و گچ
- کارخانههای آرد و غذایی
- تولید خوراک دام و طیور
- صنایع شیمیایی و شوینده
- پتروشیمی و پلیمر
- صنایع معدنی و پودرهای فلزی
- سیستمهای بگ فیلتر و غبارگیر
- خطوط انتقال پنوماتیک
- واحدهای بستهبندی مواد پودری
در هر یک از این صنایع، شرایط کاری متفاوت است. مثلاً روتاری ولو مورد استفاده در صنعت غذایی باید از نظر متریال، بهداشت و قابلیت نظافت شرایط خاصی داشته باشد، در حالی که در صنعت سیمان یا معدن، مقاومت سایشی و دوام مکانیکی اولویت بالاتری دارد.

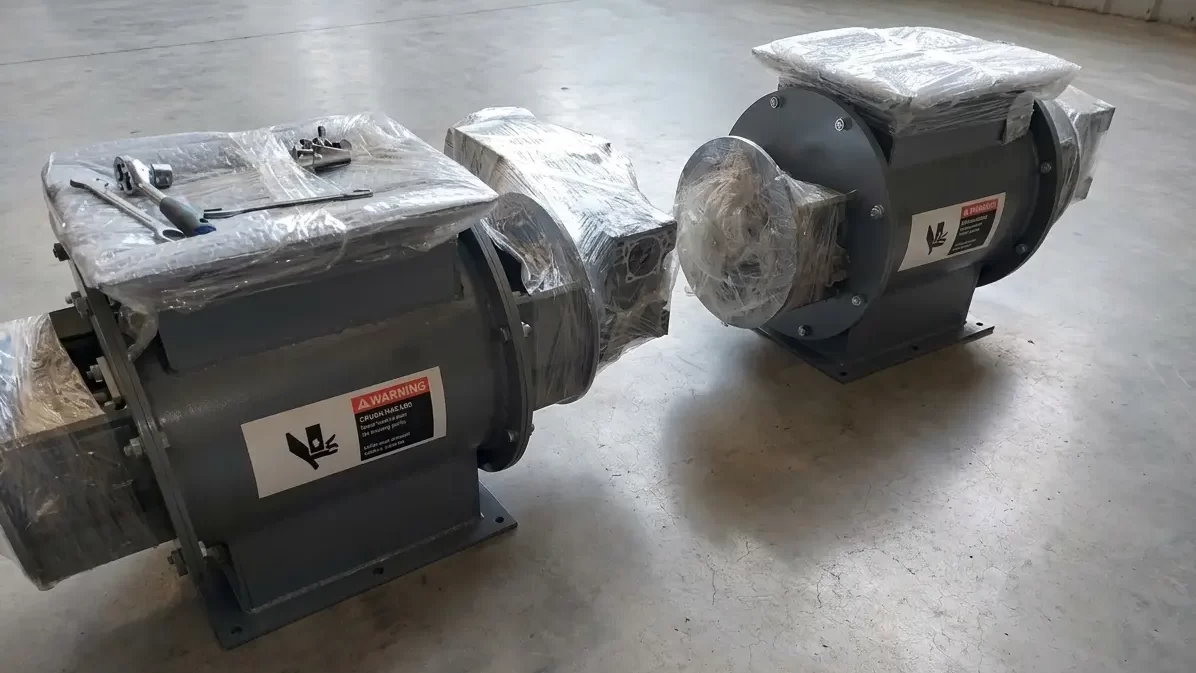

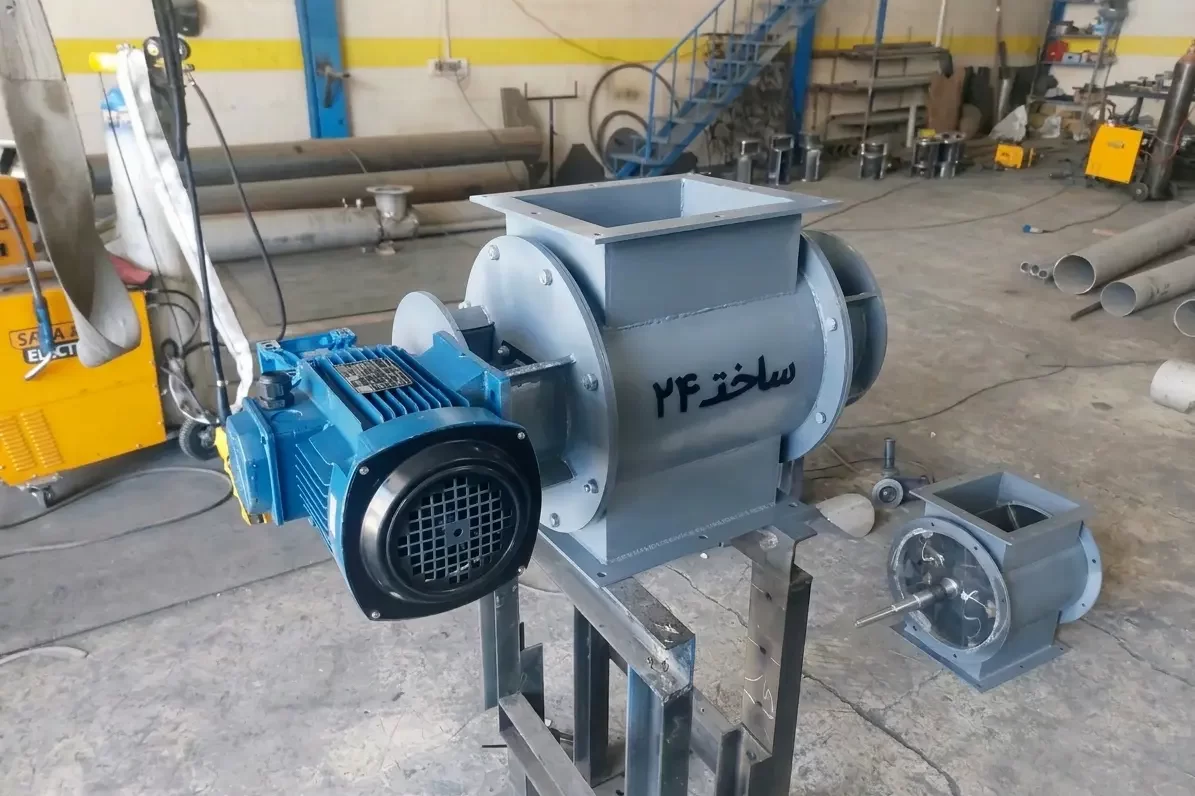

ساخت انواع روتاری ولو
مهمترین پارامترها در انتخاب روتاری ولو
انتخاب روتاری ولو فقط بر اساس قطر فلنج یا قیمت ظاهری کار درستی نیست. برای اینکه این تجهیز واقعاً متناسب با خط شما عمل کند، باید چند پارامتر اصلی بررسی شود.
ظرفیت تخلیه
حجم مادهای که باید در واحد زمان عبور کند، تعیینکننده ابعاد روتور، تعداد پرهها و سرعت دوران است.
نوع ماده
پودر نرم، گرانول، مواد ساینده، خورنده، مرطوب یا چسبنده هرکدام رفتار متفاوتی دارند و روی طراحی روتاری ولو اثر میگذارند.
دانسیته حجمی
وزن مخصوص ماده روی توان موردنیاز، فشار وارد بر روتور و ظرفیت واقعی دستگاه اثر مستقیم دارد.
اختلاف فشار
اگر روتاری ولو در زیر غبارگیر یا در سیستم پنوماتیک نصب میشود، باید توانایی تحمل اختلاف فشار و حفظ آببندی نسبی را داشته باشد.
دمای کاری
در برخی کاربردها، دمای ماده یا محیط بالا است و باید جنس بدنه، نوع یاتاقان و آببندی بر همان اساس انتخاب شود.
جنس بدنه و روتور
بسته به نوع ماده، ممکن است از فولاد معمولی، استیل، فولاد ضدسایش یا پوششهای خاص استفاده شود.
دقت ماشینکاری و لقی
لقی کم و کنترلشده باعث عملکرد بهتر در نقش ایرلاک میشود، اما اگر بیش از حد کم باشد و ماده ساینده باشد، خطر گیرپاژ و سایش بالا میرود. بنابراین انتخاب تلرانس باید مهندسیشده باشد.
چرا بعضی روتاری ولوها نشتی میدهند یا خوب کار نمیکنند؟
در بازار، بسیاری از روتاری ولوها از نظر ظاهر شبیه هم هستند؛ اما در عملکرد واقعی تفاوت زیادی دارند. رایجترین دلایل افت عملکرد یا نشتی عبارتاند از:
- ماشینکاری غیردقیق بدنه و روتور
- لقی نامناسب بین پره و بدنه
- آببندی ضعیف شفت
- انتخاب اشتباه سرعت چرخش
- گیرکردن مواد بین پرهها
- استفاده از متریال نامناسب برای مواد ساینده
- عدم هممحوری شفت و یاتاقان
- مونتاژ غیراستاندارد
- طراحی نامناسب برای اختلاف فشار واقعی سیستم
برای مثال، اگر روتاری ولو در زیر بگ فیلتر نصب شود ولی لقی روتور زیاد باشد، هوا از آن نشت میکند و کارایی غبارگیر کاهش مییابد. یا اگر دستگاه برای پودر ریز و خشک طراحی شده باشد اما در عمل با ماده مرطوب و چسبنده کار کند، احتمال گرفتگی و افت راندمان بالا میرود.
آیا روتاری ولو برای همه مواد مناسب است؟
خیر. هرچند روتاری ولو تجهیزی بسیار کاربردی است، اما برای همه مواد و همه شرایط بهترین گزینه نیست. مواد بسیار چسبنده، الیافی، کلوخهشونده یا بسیار ساینده ممکن است به طراحی خاص نیاز داشته باشند یا حتی استفاده از تجهیز دیگری را منطقیتر کنند.
به همین دلیل، پیش از سفارش یا خرید باید مشخص شود:
- ماده دقیقاً چیست؟
- رطوبت آن چقدر است؟
- دانهبندی آن چگونه است؟
- دمای کاری چقدر است؟
- آیا نقش اصلی دستگاه فقط تخلیه است یا ایرلاک هم لازم است؟
- آیا سیستم تحت خلأ یا فشار مثبت کار میکند؟
بدون پاسخ به این سؤالات، انتخاب روتاری ولو میتواند پرریسک باشد.
تفاوت روتاری ولو با فیدرهای دیگر
روتاری ولو از نظر عملکرد، با برخی تجهیزات دیگر مثل اسکرو فیدر یا شیرهای کشویی تفاوت دارد. اسکرو فیدر برای تغذیه کنترلشده و انتقال ماده در مسیر طولی مناسب است، اما معمولاً نقش ایرلاک را مثل روتاری ولو ایفا نمیکند. شیر کشویی هم برای قطع و وصل جریان مناسب است، نه برای تخلیه پیوسته و دوزینگ نسبتاً یکنواخت.
بنابراین، جایی که نیاز به تخلیه مداوم، کنترل جریان و حفظ نسبی اختلاف فشار وجود دارد، روتاری ولو گزینه بسیار مهمی است.
هنگام خرید روتاری ولو به چه نکاتی توجه کنیم؟
اگر قصد خرید روتاری ولو دارید، بهتر است فقط به قیمت اولیه نگاه نکنید. در بسیاری از پروژهها، هزینه اصلی نه در خرید، بلکه در خرابی، توقف خط، نشتی غبار و تعمیرات بعدی خود را نشان میدهد.
این موارد را حتماً بررسی کنید:
- نوع دقیق کاربرد: تخلیه ساده یا ایرلاک
- ظرفیت واقعی موردنیاز
- نوع ماده و ویژگیهای آن
- جنس بدنه، روتور و شفت
- کیفیت آببندی شفت
- دقت ماشینکاری و مونتاژ
- کیفیت گیربکس و موتور
- امکان تأمین قطعات و خدمات پس از فروش
- تجربه سازنده در کاربرد مشابه
یک سازنده معتبر باید قبل از پیشنهاد دستگاه، شرایط فرآیندی شما را بپرسد، نه اینکه صرفاً یک مدل عمومی را برای همه کاربردها پیشنهاد دهد.
چرا کیفیت ساخت روتاری ولو اهمیت زیادی دارد؟
روتاری ولو از آن دسته تجهیزاتی است که کیفیت آن در نگاه اول همیشه مشخص نیست. ممکن است دو دستگاه ظاهر مشابهی داشته باشند، اما یکی در عمل چند سال بدون مشکل کار کند و دیگری از همان ماههای اول دچار نشتی، لرزش یا خرابی شود.
کیفیت ساخت در این بخشها بیشترین اثر را دارد:
- جوشکاری و ساخت دقیق روتور
- هممحوری شفت
- تلرانس مناسب بین روتور و بدنه
- آببندی اصولی
- انتخاب یاتاقان مناسب
- ماشینکاری دقیق فلنجها و نشیمنها
- انتخاب درست سیستم محرک
در مجموعههایی که طراحی مهندسی و ساخت دقیق را جدی میگیرند، روتاری ولو فقط یک قطعه مونتاژی نیست؛ بلکه یک تجهیز فرآیندی است که باید با شرایط واقعی خط تولید هماهنگ باشد.
جمعبندی
روتاری ولو یکی از مهمترین تجهیزات در خطوط انتقال مواد پودری و سیستمهای غبارگیری است. این تجهیز با استفاده از یک روتور دوار، مواد را بهصورت پیوسته و کنترلشده تخلیه میکند و در بسیاری از کاربردها نقش ایرلاک را نیز بر عهده دارد. به همین دلیل، روتاری ولو فقط یک شیر ساده نیست، بلکه بخشی حیاتی از پایداری فرآیند، کنترل گردوغبار و حفظ راندمان سیستم محسوب میشود.
عملکرد موفق این تجهیز به عواملی مانند نوع ماده، ظرفیت، اختلاف فشار، کیفیت آببندی، دقت ماشینکاری و انتخاب متریال بستگی دارد. هرچه شرایط کاری حساستر باشد، اهمیت طراحی و ساخت اصولی بیشتر میشود.
اگر به دنبال انتخاب یا ساخت روتاری ولو صنعتی متناسب با شرایط واقعی خط خود هستید، بهتر است سراغ مجموعهای بروید که موضوع را صرفاً از دید فروش نگاه نکند، بلکه رفتار ماده، شرایط فرآیندی و الزامات فنی سیستم را نیز درک کند. این همان نقطهای است که طراحی مهندسی، کیفیت ساخت و تجربه اجرایی ارزش واقعی خود را نشان میدهد.
سوالات متداول درباره روتاری ولو
روتاری ولو چیست؟
روتاری ولو یک تجهیز دوار صنعتی است که برای تخلیه، تغذیه و کنترل عبور مواد پودری و گرانولی از یک بخش سیستم به بخش دیگر استفاده میشود.
روتاری ولو چه تفاوتی با ایرلاک دارد؟
روتاری ولو نام تجهیز است، اما ایرلاک به عملکرد آن در جلوگیری از عبور هوا و حفظ اختلاف فشار اشاره دارد. هر روتاری ولو لزوماً ایرلاک مؤثر نیست.
روتاری ولو در کجا استفاده میشود؟
در زیر سیلو، هاپر، سیکلون، بگ فیلتر، غبارگیر، خطوط انتقال پنوماتیک و بسیاری از خطوط مواد پودری استفاده میشود.
مهمترین علت نشتی روتاری ولو چیست؟
لقی نامناسب، ماشینکاری غیردقیق، آببندی ضعیف شفت و انتخاب اشتباه دستگاه برای شرایط واقعی از مهمترین دلایل نشتی هستند.
آیا روتاری ولو برای مواد چسبنده مناسب است؟
در برخی موارد خیر. مواد چسبنده یا کلوخهشونده ممکن است باعث گرفتگی یا افت عملکرد شوند و نیاز به بررسی دقیقتر داشته باشند.
آیا جنس بدنه و روتور مهم است؟
بله، بسیار مهم است. بسته به نوع ماده ممکن است نیاز به فولاد کربنی، استیل یا متریال ضدسایش باشد.
