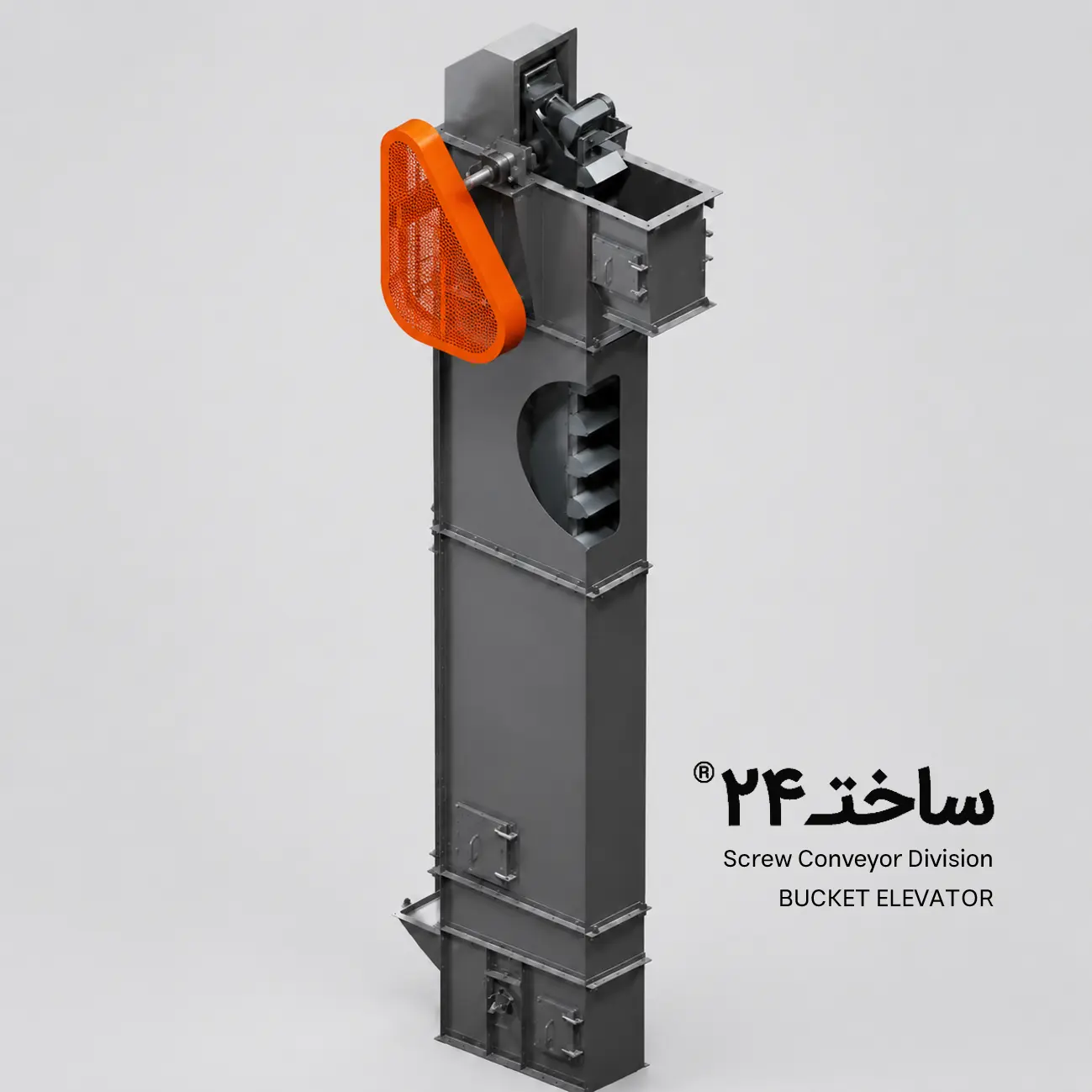

باکت الواتور چیست؟ راهنمای انتخاب بالابر کاسه‌ای انتقال مواد

باکت الواتور یکی از مهم‌ترین تجهیزات انتقال عمودی مواد در صنایع مختلف است که برای جابجایی پیوسته و ایمن مواد فله، پودری، دانه‌ای و گرانولی در ارتفاع استفاده می‌شود. این تجهیز در بازار ایران با نام‌های مختلفی شناخته می‌شود؛ از جمله باکت الواتور، بالابر کاسه‌ای، الواتور کاسه‌ای، بالابر قاشقی، کاسه الواتور، نوار الواتور و در برخی واحدهای صنعتی الواتور مواد. هرچند ممکن است این نام‌ها در گفتار روزمره کمی متفاوت استفاده شوند، اما در اغلب موارد منظور همان دستگاهی است که با استفاده از باکت‌ها یا کاسه‌های نصب‌شده روی تسمه یا زنجیر، مواد را از نقطه‌ای پایین به نقطه‌ای بالاتر منتقل می‌کند.

در بسیاری از خطوط تولید، زمانی که نیاز به انتقال عمودی مواد بدون اشغال فضای زیاد وجود دارد، باکت الواتور بهترین انتخاب مهندسی است. برخلاف نوار نقاله‌های شیب‌دار که برای رسیدن به ارتفاع بالا به فضای افقی زیادی نیاز دارند، بالابر کاسه‌ای می‌تواند در کمترین سطح اشغالی، ظرفیت انتقال مناسبی را فراهم کند. به همین دلیل این دستگاه در کارخانه‌های سیمان، گچ، آرد، خوراک دام، صنایع غذایی، فولاد، معدن، شیمیایی، کود، پتروشیمی و بازیافت، کاربرد بسیار گسترده‌ای دارد.

باکت الواتور چگونه کار می‌کند؟

مکانیزم عملکرد باکت الواتور نسبتاً ساده اما از نظر مهندسی بسیار دقیق است. در این سیستم، تعدادی باکت یا کاسه روی یک عضو کششی شامل تسمه یا زنجیر نصب می‌شوند. این عضو کششی روی پولی یا چرخ‌زنجیر بالا و پایین حرکت می‌کند. مواد در قسمت پایین دستگاه وارد باکت‌ها می‌شوند، باکت‌ها مواد را به سمت بالا حمل می‌کنند و در بخش بالایی، بسته به نوع طراحی، مواد به روش گریز از مرکز یا پیوسته تخلیه می‌شوند.

انتخاب نوع تخلیه، نوع عضو کششی، سرعت حرکت، ظرفیت، جنس باکت و ساختار بدنه، همگی باید بر اساس ویژگی‌های ماده و شرایط فرآیندی تعیین شوند. به همین دلیل، طراحی باکت الواتور صرفاً ساخت یک بدنه فلزی و نصب چند باکت نیست؛ بلکه یک فرآیند مهندسی کامل برای دستیابی به راندمان مناسب، حداقل استهلاک و بیشترین ایمنی در انتقال مواد است.

در ایران باکت الواتور را با نام های رایج زیر نیز می شناسند؛

باکت الواتور
بالابر کاسه‌ای
الواتور کاسه‌ای
بالابر قاشقی
کاسه الواتور
الواتور صنعتی
الواتور انتقال مواد
بالابر مواد فله
دستگاه بالابر کاسه‌ای
bucket elevator
chain bucket elevator
belt bucket elevator

کاربرد باکت الواتور در صنایع مختلف

باکت الواتور از جمله تجهیزاتی است که تقریباً در هر صنعتی که با مواد فله و انتقال عمودی سروکار دارد، قابل استفاده است. نوع طراحی دستگاه بر اساس وزن مخصوص، دمای ماده، میزان سایش، رطوبت، چسبندگی و ظرفیت مورد نیاز تعیین می‌شود.

در صنایع سیمان و گچ، از بالابر کاسه‌ای برای انتقال مواد اولیه، کلینکر، پودر گچ، سیمان و افزودنی‌های معدنی استفاده می‌شود. در این کاربردها، مقاومت سایشی و تحمل دمای بالا اهمیت زیادی دارد.

در صنایع غذایی مانند آرد، برنج، حبوبات، شکر، خوراک دام و دانه‌های روغنی، باکت الواتور برای انتقال مواد دانه‌ای و پودری بسیار متداول است. در این صنایع، بهداشت، جلوگیری از شکست محصول و انتخاب متریال مناسب مانند استنلس استیل اهمیت بالایی دارد.

در صنایع شیمیایی و پتروشیمی، الواتور کاسه‌ای برای انتقال گرانول، پودرهای شیمیایی، کودهای صنعتی و برخی مواد حساس استفاده می‌شود. در این شرایط، خوردگی، آب‌بندی و ایمنی فرآیند از عوامل کلیدی طراحی هستند.

در صنایع معدنی و فولادی، دستگاه باید در برابر مواد سنگین، ساینده و گاهی داغ مقاوم باشد. به همین دلیل معمولاً از سیستم‌های زنجیری، بدنه تقویت‌شده و باکت‌های مقاوم به سایش استفاده می‌شود.

در صنایع بازیافت و محیط زیست نیز برای جابجایی مواد خردشده، گرانول بازیافتی و برخی پسماندهای فرآوری‌شده از باکت الواتور استفاده می‌شود. در این موارد طراحی مناسب برای جلوگیری از گرفتگی و افت راندمان اهمیت دارد.

تفاوت باکت الواتور تسمه ایی و زنجیری

یکی از اصلی‌ترین تقسیم‌بندی‌های باکت الواتور، نوع سیستم محرک یا حامل باکت‌ها است. به‌طور کلی، بالابر کاسه‌ای در دو گروه اصلی تسمه‌ای و زنجیری طراحی و ساخته می‌شود.

در باکت الواتور تسمه‌ای، باکت‌ها روی تسمه نصب می‌شوند. این مدل معمولاً برای مواد سبک‌تر، ظرفیت‌های مشخص، سرعت بالاتر و کاربردهایی که نرمی کارکرد اهمیت دارد مناسب است. سیستم تسمه‌ای معمولاً صدای کمتری دارد، وزن کمتری به ساختار تحمیل می‌کند و در بسیاری از صنایع غذایی، کشاورزی و پودری انتخاب رایجی است. همچنین نگهداری آن در برخی کاربردها ساده‌تر است.

در مقابل، باکت الواتور زنجیری برای شرایط سنگین‌تر و سخت‌تر کاربرد دارد. زمانی که ماده سنگین، داغ، ساینده یا فرآیند مداوم و پرفشار باشد، زنجیر گزینه مطمئن‌تری است. الواتور زنجیری تحمل کشش بالاتر، مقاومت بیشتر در شرایط صنعتی سنگین و عملکرد مناسب‌تری در ارتفاع‌های بالا و بارهای دشوار دارد. به همین دلیل در صنایع سیمان، معدن، فولاد و مواد معدنی، معمولاً سیستم زنجیری ترجیح داده می‌شود.

به‌صورت خلاصه، اگر موضوع اصلی شما سرعت، نرمی کارکرد و مواد سبک‌تر باشد، مدل تسمه‌ای مناسب‌تر است. اگر استحکام، دوام و تحمل بارهای سنگین‌تر اولویت داشته باشد، مدل زنجیری انتخاب بهتری خواهد بود.

تفاوت بالابر کاسه ای تخلیه گریز از مرکز و تخلیه پیوسته

تقسیم‌بندی مهم دیگر باکت الواتور به نوع تخلیه آن مربوط می‌شود. به‌طور کلی، این دستگاه‌ها با دو مکانیزم اصلی گریز از مرکز و پیوسته طراحی می‌شوند.

در تخلیه گریز از مرکز، باکت‌ها با سرعت بیشتری حرکت می‌کنند و هنگامی که به قسمت بالای دستگاه می‌رسند، مواد به‌واسطه نیروی گریز از مرکز از داخل باکت به بیرون پرتاب می‌شوند. این نوع تخلیه برای موادی مناسب است که روان‌تر هستند، به‌راحتی جریان پیدا می‌کنند و چسبندگی زیادی ندارند. از مزایای این سیستم می‌توان به تخلیه سریع، ظرفیت مناسب و عملکرد خوب برای مواد دانه‌ای و پودری خشک اشاره کرد.

در تخلیه پیوسته، باکت‌ها نزدیک به هم قرار می‌گیرند و مواد معمولاً با سرعت کمتر و به شکل آرام‌تر تخلیه می‌شوند. این روش برای موادی مناسب است که شکننده، چسبنده، سنگین یا مستعد خردشدن هستند. در این مدل، ضربه و تنش واردشده به مواد کمتر است و ریزش یا پرت شدن ماده نیز کاهش پیدا می‌کند.

اگر ماده شما مانند غلات، برخی پودرهای خشک یا مواد روان باشد، تخلیه گریز از مرکز می‌تواند گزینه مناسبی باشد. اما اگر با موادی سروکار دارید که نباید خرد شوند، یا مواد سنگین و دشوار دارید، تخلیه پیوسته معمولاً عملکرد بهتری ارائه می‌دهد.

معرفی ۴ دسته اصلی بالابر کاسه ایی

با ترکیب دو عامل بالا، یعنی نوع سیستم حامل و نوع تخلیه، چهار مدل اصلی باکت الواتور به‌وجود می‌آید:

باکت الواتور تسمه‌ای گریز از مرکز
باکت الواتور تسمه‌ای پیوسته
باکت الواتور زنجیری گریز از مرکز
باکت الواتور زنجیری پیوسته

هر یک از این مدل‌ها برای شرایط مشخصی طراحی می‌شوند و انتخاب درست آن‌ها تأثیر مستقیم بر عمر تجهیز، راندمان خط و هزینه نگهداری دارد.

جدول مقایسه ۴ مدل بالابر کاسه ای ( باکت الواتور )

مدل	نوع سیستم	نوع تخلیه	مناسب برای	مزیت اصلی	محدودیت اصلی
باکت الواتور تسمه‌ای گریز از مرکز	تسمه‌ای	گریز از مرکز	مواد نسبتاً سبک، خشک، دانه‌ای و روان	سرعت مناسب و ساختار ساده‌تر	مناسب نبودن برای بارهای خیلی سنگین یا مواد بسیار ساینده
باکت الواتور تسمه‌ای پیوسته	تسمه‌ای	پیوسته	مواد حساس، شکننده یا نیازمند تخلیه آرام	کاهش شکستگی و انتقال ملایم	ظرفیت و شرایط کاری باید دقیق مهندسی شود
باکت الواتور زنجیری گریز از مرکز	زنجیری	گریز از مرکز	مواد نیمه‌سنگین تا سنگین با نیاز به تخلیه سریع	استحکام بالا و تحمل شرایط صنعتی سخت‌تر	استهلاک و وزن بیشتر نسبت به مدل تسمه‌ای
باکت الواتور زنجیری پیوسته	زنجیری	پیوسته	مواد سنگین، ساینده، داغ یا چسبنده	بالاترین دوام در سرویس سنگین و تخلیه کنترل‌شده	هزینه ساخت و نگهداری بالاتر

چرا انتخاب مدل مناسب بالابر کاسه ای ( بالابر قاشقی ) اهمیت دارد؟

انتخاب اشتباه باکت الواتور می‌تواند مشکلات متعددی ایجاد کند؛ از جمله کاهش ظرفیت واقعی، افزایش ریزش مواد، شکست باکت‌ها، پارگی تسمه، کشیدگی زنجیر، فشار بیش از حد به گیربکس و توقف‌های ناخواسته در خط تولید. بسیاری از مشکلاتی که در بهره‌برداری دیده می‌شود، نه از کیفیت ساخت ضعیف، بلکه از انتخاب نادرست نوع دستگاه ناشی می‌شود.

برای مثال، اگر برای ماده‌ای سنگین و ساینده از مدل تسمه‌ای سبک استفاده شود، عمر تسمه به‌شدت کاهش پیدا می‌کند. یا اگر برای ماده‌ای شکننده از تخلیه گریز از مرکز استفاده شود، میزان خردشدگی محصول بالا می‌رود. به همین دلیل، طراحی و انتخاب دستگاه باید بر اساس مشخصات واقعی ماده و شرایط فرآیند انجام شود، نه صرفاً بر اساس یک مدل عمومی.

خدمات طراحی و ساخت باکت الواتور

در طراحی و ساخت باکت الواتور، پارامترهای مختلفی باید بررسی شوند؛ از جمله ظرفیت انتقال، ارتفاع بالابری، نوع ماده، دمای کاری، رطوبت، دانسیته، میزان سایش، سرعت عملکرد، نوع باکت، نوع تسمه یا زنجیر، مشخصات بدنه، سیستم محرک، یاتاقان‌بندی، آب‌بندی و شرایط تعمیر و نگهداری.

یک سازنده حرفه‌ای باید بتواند با توجه به این پارامترها، مناسب‌ترین مدل را پیشنهاد دهد. همچنین کیفیت ساخت در بخش‌هایی مانند هم‌راستایی شفت‌ها، انتخاب گیربکس، کیفیت جوشکاری، دقت مونتاژ، بالانس اجزای گردان و انتخاب صحیح متریال، نقش مستقیم در عملکرد نهایی دستگاه دارد.

چه اطلاعاتی برای خرید یا سفارش الواتور صنعتی برای سازنده باکت الواتور لازم است؟

اگر قصد خرید، ساخت یا استعلام قیمت باکت الواتور را دارید، بهتر است اطلاعات زیر را آماده داشته باشید:

نوع ماده قابل انتقال
ظرفیت مورد نیاز بر حسب تن یا کیلوگرم در ساعت
ارتفاع انتقال
دمای ماده
اندازه ذرات و میزان رطوبت
میزان سایش یا خورندگی
محدودیت‌های ابعادی نصب
نوع کارکرد مداوم یا نوبتی
شرایط بهداشتی یا صنعتی پروژه

هرچه اطلاعات اولیه دقیق‌تر باشد، انتخاب نهایی مناسب‌تر و پیشنهاد فنی واقعی‌تر خواهد بود.

قیمت باکت الواتور

قیمت باکت الواتور یا بالابر کاسه‌ای یک عدد ثابت و عمومی نیست، زیرا این دستگاه کاملاً بر اساس شرایط کاری، ظرفیت مورد نیاز و مشخصات فنی پروژه طراحی و ساخته می‌شود. به همین دلیل، زمانی که مشتریان درباره قیمت باکت الواتور، قیمت بالابر کاسه‌ای یا هزینه ساخت bucket elevator جستجو می‌کنند، باید بدانند که قیمت نهایی به مجموعه‌ای از پارامترهای مهندسی وابسته است. هرچه شرایط کاری سنگین‌تر، ارتفاع بالاتر و جنس قطعات تخصصی‌تر باشد، هزینه ساخت نیز افزایش پیدا می‌کند.

مهم‌ترین عوامل موثر در قیمت باکت الواتور عبارت‌اند از:

۱. نوع باکت الواتور

قیمت دستگاه تا حد زیادی به نوع آن بستگی دارد. معمولاً باکت الواتورهای تسمه‌ای از مدل‌های زنجیری اقتصادی‌تر هستند، اما در شرایط کاری سنگین، مدل زنجیری انتخاب فنی مناسب‌تری است. همچنین نوع تخلیه، یعنی گریز از مرکز یا پیوسته نیز روی طراحی و در نتیجه روی قیمت اثر می‌گذارد.

۲. ظرفیت انتقال مواد

هرچه ظرفیت دستگاه بر حسب تن در ساعت بیشتر باشد، ابعاد کلی دستگاه، تعداد باکت‌ها، توان موتور، استحکام بدنه و سایز قطعات نیز افزایش پیدا می‌کند. در نتیجه، قیمت باکت الواتور با بالا رفتن ظرفیت انتقال، بیشتر می‌شود.

۳. ارتفاع بالابری

یکی از اصلی‌ترین عوامل تعیین‌کننده قیمت، ارتفاع انتقال مواد است. هرچه ارتفاع دستگاه بیشتر باشد، طول تسمه یا زنجیر، تعداد باکت‌ها، قدرت سیستم محرک و الزامات سازه‌ای افزایش پیدا می‌کند. این موضوع مستقیماً هزینه ساخت را بالا می‌برد.

۴. جنس بدنه و قطعات

متریال مصرفی در ساخت باکت الواتور تأثیر زیادی بر قیمت نهایی دارد. دستگاه می‌تواند از فولاد معمولی، فولاد ضدسایش، استنلس استیل یا ورق‌های با پوشش خاص ساخته شود. برای مثال، قیمت باکت الواتور استیل معمولاً از مدل فولادی بیشتر است، اما در صنایع غذایی، دارویی و شیمیایی این انتخاب ضروری است.

۵. نوع و جنس باکت‌ها

باکت‌ها ممکن است از ورق فولادی، استیل، پلیمرهای مهندسی یا متریال ضدسایش ساخته شوند. انتخاب جنس و ضخامت باکت به نوع ماده بستگی دارد. هرچه ماده ساینده‌تر، داغ‌تر یا خورنده‌تر باشد، باکت‌های مقاوم‌تری نیاز است که قیمت نهایی را افزایش می‌دهد.

۶. نوع تسمه یا زنجیر

در مدل‌های تسمه‌ای، کیفیت تسمه، تعداد لایه‌ها، مقاومت کششی و برند آن در قیمت مؤثر است. در مدل‌های زنجیری نیز نوع زنجیر، گام، آلیاژ، عملیات حرارتی و کیفیت ساخت، سهم مهمی در هزینه دارد. زنجیرهای صنعتی سنگین معمولاً بخش قابل توجهی از قیمت کل دستگاه را تشکیل می‌دهند.

۷. ویژگی‌های ماده انتقالی

نوع ماده‌ای که قرار است جابجا شود، نقش مستقیم در قیمت دارد. موادی که ساینده، خورنده، چسبنده، شکننده یا داغ هستند، نیاز به طراحی خاص‌تر و متریال مقاوم‌تر دارند. به همین دلیل، قیمت باکت الواتور برای انتقال آرد یا غلات با قیمت دستگاهی که برای کلینکر، مواد معدنی یا کود شیمیایی ساخته می‌شود یکسان نیست.

۸. ضخامت ورق و استحکام سازه

بدنه، هد، بوتوم، شاسی و اجزای تقویتی دستگاه باید متناسب با فشار کاری طراحی شوند. هرچه ضخامت ورق‌ها و میزان تقویت سازه بیشتر باشد، وزن و هزینه ساخت افزایش پیدا می‌کند. این موضوع به‌ویژه در دستگاه‌های بلند، سنگین و صنعتی بسیار مهم است.

۹. نوع موتور گیربکس و تجهیزات انتقال قدرت

کیفیت و برند موتور گیربکس، نوع کوپلینگ، بک‌استاپ، اینورتر و سایر تجهیزات انتقال قدرت از عوامل مهم در قیمت نهایی هستند. استفاده از برندهای معتبر و تجهیزات صنعتی با دوام بالاتر، هزینه اولیه را بیشتر می‌کند اما در عوض خرابی و توقف خط را کاهش می‌دهد.

۱۰. تجهیزات جانبی و سفارشی‌سازی

وجود آپشن‌هایی مانند دریچه بازدید، سنسور کنترل سرعت، سنسور انحراف تسمه، سیستم ضدبرگشت، پوشش ضدغبار، سیستم آب‌بندی، دریچه انفجار، عایق حرارتی یا طراحی بهداشتی، قیمت دستگاه را تغییر می‌دهد. هرچه سطح سفارشی‌سازی بیشتر باشد، قیمت نهایی نیز تخصصی‌تر خواهد شد.

۱۱. شرایط نصب و محدودیت‌های پروژه

گاهی شرایط محل نصب باعث می‌شود دستگاه نیاز به طراحی خاص، ابعاد سفارشی یا مونتاژ مرحله‌ای داشته باشد. محدودیت فضا، ارتفاع سوله، شرایط فونداسیون و اتصال به تجهیزات موجود، همگی می‌توانند بر قیمت ساخت و نصب باکت الواتور اثر بگذارند.

۱۲. خدمات مهندسی، ساخت و مونتاژ

بخشی از قیمت مربوط به خود قطعات است، اما بخش مهم دیگر به خدمات مهندسی، طراحی، ساخت دقیق، کنترل کیفیت، رنگ‌آمیزی صنعتی، مونتاژ و تست نهایی مربوط می‌شود. دستگاهی که با محاسبات مهندسی و کیفیت ساخت بالا تولید می‌شود، ممکن است قیمت اولیه بیشتری داشته باشد، اما در بلندمدت هزینه نگهداری کمتری به مجموعه تحمیل می‌کند.

چرا اعلام قیمت باکت الواتور بدون اطلاعات فنی دقیق نیست؟

بسیاری از خریداران در ابتدای کار فقط می‌پرسند: قیمت باکت الواتور چقدر است؟ اما واقعیت این است که بدون دانستن اطلاعات پایه مانند نوع ماده، ظرفیت، ارتفاع، دما و شرایط کاری، اعلام قیمت دقیق امکان‌پذیر نیست. حتی دو دستگاه که از نظر ظاهری شبیه به هم هستند، ممکن است به دلیل تفاوت در جنس قطعات، نوع سیستم یا شرایط بهره‌برداری، اختلاف قیمت قابل توجهی داشته باشند.

به همین دلیل، برای دریافت قیمت واقعی و فنی، بهتر است اطلاعات زیر مشخص شود:

نوع ماده قابل انتقال
ظرفیت مورد نیاز
ارتفاع انتقال
دمای ماده
میزان سایش یا خورندگی
نوع کارکرد مداوم یا نوبتی
محدودیت‌های نصب
ترجیح برای سیستم تسمه‌ای یا زنجیری

جمع‌بندی پیرامون بالابر کاسه ای (بالابر قاشقی)

باکت الواتور یا بالابر کاسه‌ای یکی از کاربردی‌ترین تجهیزات انتقال عمودی مواد در صنعت است و بسته به شرایط فرآیندی، در مدل‌های مختلف تسمه‌ای و زنجیری، با تخلیه گریز از مرکز یا پیوسته طراحی می‌شود. انتخاب درست این تجهیز، علاوه بر افزایش راندمان، باعث کاهش استهلاک، بهبود ایمنی و کاهش توقفات خط تولید خواهد شد. اگر این دستگاه به‌درستی مهندسی و ساخته شود، می‌تواند سال‌ها با پایداری بالا در خط شما کار کند.

مشاوره و ثبت سفارش خرید بالابر کاسه ای

اگر برای انتخاب بین مدل‌های مختلف باکت الواتور تردید دارید، بهترین کار این است که پیش از خرید، با کارشناس فنی مشورت کنید. انتخاب بین الواتور تسمه‌ای یا زنجیری، و همچنین بین تخلیه گریز از مرکز یا پیوسته، باید بر اساس مشخصات واقعی مواد و شرایط خط انجام شود.
