شفت ماردون (راهنمای جامع فنی و خرید)

Screw

شفت ماردون؛ قلب تپنده سیستم انتقال مواد

در دنیای تجهیزات انتقال مواد (Bulk Material Handling)، قطعه‌ای که لوله مرکزی و پره‌های مارپیچ روی آن مونتاژ شده‌اند، با نام‌های مختلفی شناخته می‌شود. در بازار صنعتی ایران، این قطعه را شفت ماردون، اسکرو کانوایر، مارپیچ انتقال، اوگر (Auger)، شفت پره‌دار و یا به سادگی ماردون می‌نامند. فارغ از نامی که استفاده می‌کنید، این قطعه قلب تپنده هر کانوایر یا فیدر است. اگر کیفیت طراحی و ساخت این قطعه دچار نقص باشد، کل خط تولید شما با لرزش، کاهش ظرفیت، افزایش مصرف انرژی و در نهایت خرابی گیربکس مواجه خواهد شد. مجموعه پارس امتیاز (ساخت ۲۴) با بهره‌گیری از دانش مهندسی و تجهیزات پیشرفته، در زمینه طراحی و تولید انواع شفت ماردون‌های صنعتی پیشگام است.

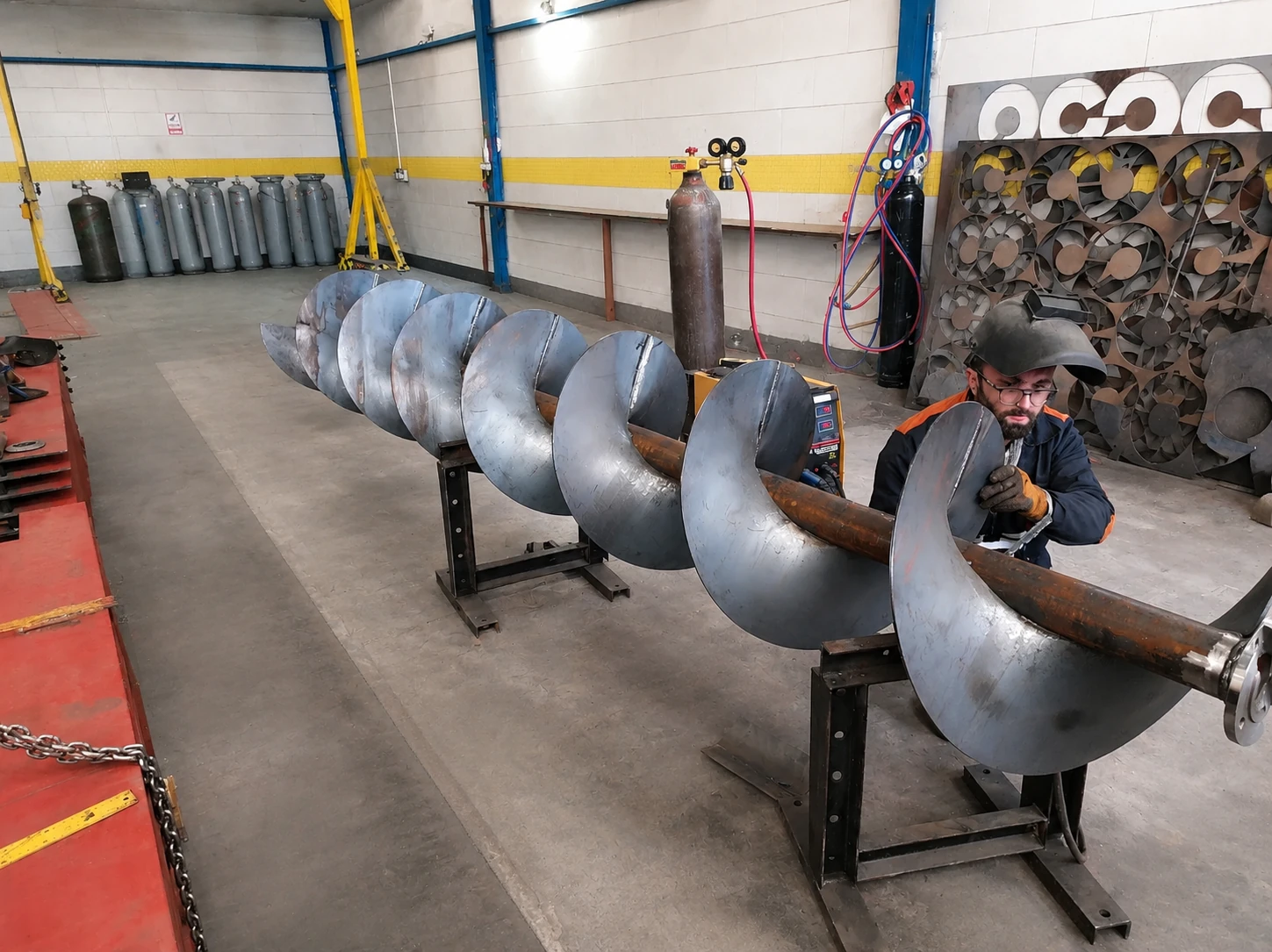

اهمیت کیفیت در ساخت شفت ماردون (مجموعه لوله و پره)

یک شفت ماردون باکیفیت، صرفاً یک لوله با ورق‌های جوشکاری شده نیست. فرآیند ساخت این قطعه شامل محاسبات پیچیده هندسی و استانداردهای دقیق متالورژیکی است. وقتی در مورد «مجموعه لوله و پره» صحبت می‌کنیم، سه فاکتور حیاتی تعیین‌کننده طول عمر دستگاه هستند: بالانس، متریال، و نفوذ جوش. اگر این سه فاکتور به درستی رعایت نشوند، شفت در حین چرخش دچار ارتعاش می‌شود. ارتعاش (Vibration) دشمن اصلی یاتاقان‌ها و گیربکس‌هاست و باعث می‌شود هزینه نگهداری دستگاه شما به مرور زمان به شدت افزایش یابد. ما در ساخت ۲۴ با استفاده از شابلون‌های دقیق و دستگاه‌های نورد و پرس پیشرفته، پره‌ها را با بیشترین دقت روی شفت سوار می‌کنیم تا محصول نهایی کاملاً هم‌مرکز (Concentric) و بالانس باشد.

مشخصات فنی و استانداردهای ۱۴ گانه شفت ماردون

برای اینکه محصول نهایی دقیقاً متناسب با نیاز فرآیندی شما باشد، تیم مهندسی ساخت ۲۴ بر اساس جدول ۱۴ بندی زیر، شفت ماردون را طراحی و تولید می‌کند. این جدول چک‌لیست مهندسی ما برای تضمین کیفیت است:

۱. متریال شفت مرکزی: استفاده از لوله‌های مانیسمان یا درزدار سنگین (ST37, ST52) که بر اساس گشتاور مورد نیاز انتخاب می‌شوند تا از پیچش و خمش شفت در بارهای سنگین جلوگیری شود.

۲. متریال پره (Flight Material): بسته به نوع ماده، از فولادهای معمولی، فولاد ضد سایش (هاردوکس)، استیل‌های ۳۰۴ و ۳۱۶ (برای صنایع غذایی و دارویی) استفاده می‌شود.

۳. ضخامت پره‌ها: متناسب با خاصیت سایندگی ماده، ضخامت‌ها از ۳ تا ۳۰ میلی‌متر متغیر است تا عمر مفید ماردون افزایش یابد.

۴. قطر شفت مرکزی (Pipe OD): انتخاب بهینه قطر لوله برای داشتن بهترین نسبت حجم مواد به فضای پر شده و جلوگیری از گرفتگی مواد.

۵. گام پره (Pitch): طراحی گام استاندارد، گام کوتاه (برای فیدرها و مواد سیال) و گام بلند (برای انتقال سریع) بر اساس نیاز پروژه با کمترین تلورانس ها در طول گام.

۶. نوع جوشکاری: استفاده از جوش CO2 یا آرگون با نفوذ کامل (Full Penetration) در دو طرف پره جهت تحمل تنش‌های حرارتی و فشاری.

۷. هم‌مرکزی و تراز (Alignment): کنترل تلورانس‌های ابعادی توسط شابلون‌های اختصاصی برای جلوگیری از لنگ زدن (Run-out) ماردون در حین چرخش.

۸. بالانس دینامیکی: انجام تست‌های بالانس برای ماردون‌های با دور بالا جهت حذف لرزش و صدای غیرعادی در سیستم. (در صورت نیاز)

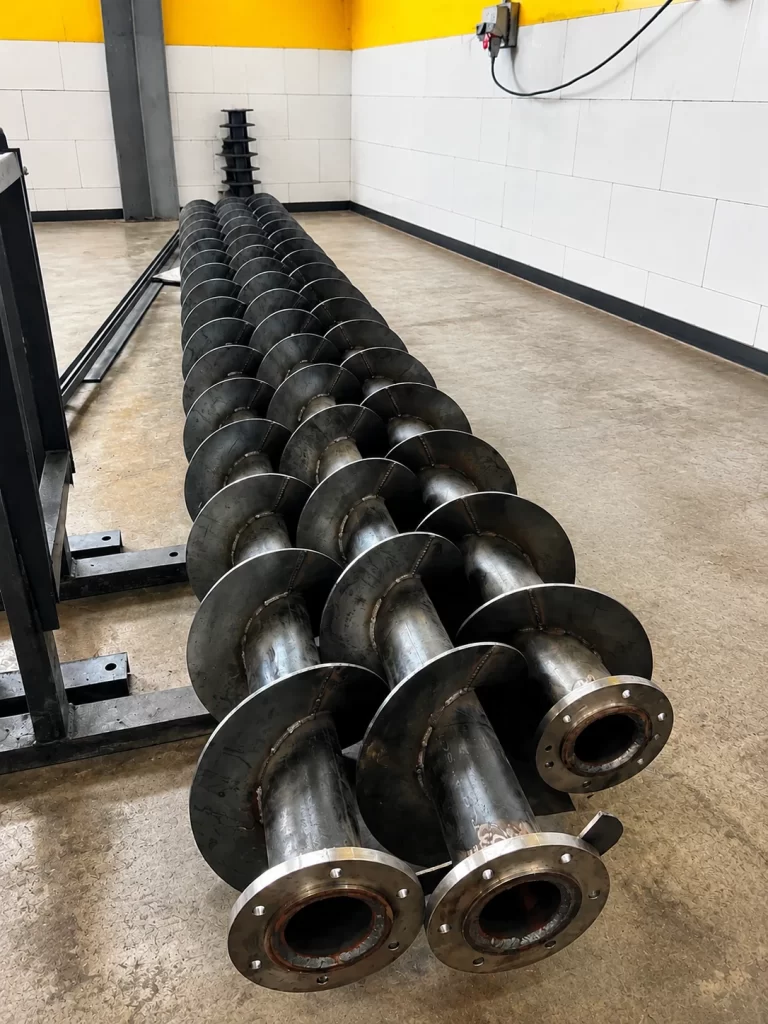

۹. نوع اتصال دو سر شفت: طراحی فلنج‌های اختصاصی، چهارپهلو یا هزارخار برای اتصال دقیق به گیربکس و یاتاقان‌بندی. (در صورت نیاز)

۱۰. زبری سطح (Surface Finish): ماشین‌کاری یا پولیش‌کاری لبه‌های پره و بدنه شفت برای کاهش اصطکاک و جلوگیری از چسبندگی مواد. (در صورت نیاز)

۱۱. سخت‌کاری لبه‌ها (Hard Facing): اعمال لایه‌های ضد سایش (هاردفیسینگ) روی لبه‌های پره برای افزایش عمر در مواد معدنی بسیار سخت.(در صورت نیاز)

۱۲. آب‌بندی و درپوش‌های انتهایی: جوشکاری کپ‌های انتهایی یا استفاده از درپوش‌های ماشین‌کاری شده برای جلوگیری از نفوذ گرد و غبار به داخل شفت. (در صورت نیاز)

۱۳. تلورانس‌های ساخت: رعایت دقت ساخت با تلورانس در حد میلی‌متر جهت انطباق کامل با بدنه و لوله‌های کانوایر.

۱۴. تست کنترل کیفیت نهایی: بررسی تمامی جوش‌ها توسط بازرس فنی و کنترل ابعادی دقیق قبل از خروج از کارگاه.

اصطلاحات مترادف و کاربردی در بازار ایران

برای سهولت در ارتباط با کارشناسان فنی ما و درک نقشه‌های مهندسی، خوب است بدانید که در بازار صنعتی ایران این قطعه با نام‌های مختلفی درخواست می‌شود:

ماردون اسکرو (Screw Mardon): رایج‌ترین نام که به کل مجموعه چرخشی گفته می‌شود.
اوگر (Auger): بیشتر در صنایع کشاورزی، حفاری و انتقال غلات استفاده می‌شود.
مارپیچ انتقال (Conveying Screw): نامی که بیشتر ماهیت کاربردی قطعه را توصیف می‌کند.
شفت پره‌دار (Flighted Shaft): اصطلاح تخصصی مهندسی که در نقشه‌های فنی برای تعیین قطعه استفاده می‌شود.
مجموعه ماردون (Screw Assembly): زمانی که شفت به همراه یاتاقان‌ها و کوپلینگ‌ها به عنوان یک مجموعه مونتاژ شده مد نظر باشد.

مزایای همکاری با ساخت ۲۴ در تامین شفت اسکرو

وقتی شما سفارش ساخت یا بازسازی شفت ماردون خود را به «پارس امتیاز – ساخت ۲۴» می‌سپارید، از چندین مزیت فنی و تجاری بهره‌مند می‌شوید:

بهینه‌سازی برای کاهش مصرف انرژی: بسیاری از ماردون‌های موجود در بازار به دلیل طراحی غیربهینه، حجم زیادی از انرژی را صرف غلبه بر اصطکاک داخلی می‌کنند. ما با محاسبات دقیق “زاویه مارپیچ” (Helix Angle)، راندمان انتقال مواد را به حداکثر می‌رسانیم که منجر به کاهش فشار روی موتور و کاهش هزینه‌های برق مصرفی شما می‌شود.

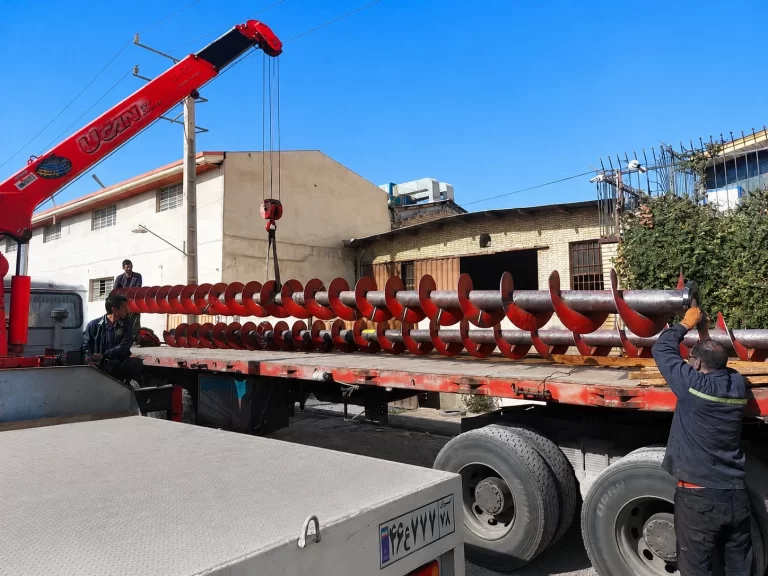

تخصصی‌سازی بر اساس متریال انتقالی: ما می‌دانیم که انتقال “کلینکر سیمان” با انتقال “آرد گندم” کاملاً متفاوت است. برای مواد ساینده (Abrasive)، ماردون‌های ما با ضخامت بیشتر و لبه‌های سخت‌کاری شده ساخته می‌شوند. برای مواد غذایی، از استیل‌های گرید ۳۱۶L با جوشکاری‌های بهداشتی و سطح کاملاً صیقلی (Polished) استفاده می‌کنیم تا هیچ‌گونه تجمع باکتری یا مواد فاسدشدنی در زوایا باقی نماند.

سرعت در خدمات تعمیر و بازسازی: یکی از دغدغه‌های اصلی کارخانه‌ها، توقف خط تولید به دلیل خرابی ماردون است. تیم ما با درک شرایط فورس‌ماژور، خدمات بازسازی (Repair) ماردون‌های فرسوده را در سریع‌ترین زمان ممکن انجام می‌دهد. ما می‌توانیم با تعویض پره‌های مستهلک و استفاده از همان شفت مرکزی (در صورت سلامت فنی)، هزینه شما را به شدت کاهش دهیم.

تحلیل و حل مشکل ارتعاش (Vibration Analysis): اگر در سیستم فعلی خود با مشکل لرزش شدید مواجه هستید، ماردون شما احتمالاً بالانس نیست. ما در ساخت ۲۴ با تجهیزات بالانس استاتیکی، ماردون شما را بررسی کرده و با اصلاح وزن‌های نامتوازن، لرزش سیستم را حذف می‌کنیم.

به منظور آگاهی از نحوه و چگونگی پرس و فرمینگ پره های ماردون در کارگاه ما به صفحه خدمات پرس و فرمینگ پره ماردون در سایت ما مراجعه فرمایید.

پرسش‌های متداول مشتریان درباره شفت ماردون

چطور بفهمیم زمان تعویض شفت ماردون فرا رسیده است؟

علائم مشخصی وجود دارد: ۱. کاهش چشمگیر تناژ انتقال مواد، ۲. لرزش شدید بدنه کانوایر، ۳. داغ شدن بیش از حد یاتاقان‌ها و گیربکس به دلیل بار اضافی، ۴. مشاهده سایش شدید لبه‌های پره که باعث شده قطر آن از حد استاندارد کمتر شود.

آیا می‌توان ماردون را با متریال‌های ترکیبی ساخت؟

بله، گاهی برای کاهش هزینه، شفت مرکزی از فولاد معمولی ساخته می‌شود اما پره‌ها از فولاد ضد سایش یا استیل. این کار با تکنیک‌های جوشکاری تخصصی امکان‌پذیر است و در بسیاری از صنایع برای تعادل بین قیمت و کیفیت انجام می‌شود.

تفاوت ماردون‌های با گام متغیر و گام ثابت در چیست؟

ماردون‌های گام ثابت برای انتقال یکنواخت مواد در طول مسیر استفاده می‌شوند. اما ماردون‌های گام متغیر (Variable Pitch) در اسکرو پرس‌ها و سیستم‌های تخلیه هاپرها برای فشرده‌سازی مواد یا کنترل نرخ جریان (Feed Rate) به کار می‌روند. اگر در طراحی سیستم خود نیاز به کنترل دقیق حجم مواد دارید، حتماً از مشاوران فنی ما برای انتخاب گام مناسب راهنمایی بگیرید.

خدمات فنی و پشتیبانی پارس امتیاز (ساخت ۲۴)

ما فقط قطعه نمی‌سازیم؛ ما به شما راهکار انتقال می‌دهیم. اگر نقشه فنی ندارید، کارشناسان ما با بازدید از محل یا دریافت اطلاعات فنی (قطر لوله، طول مسیر، نوع ماده و تناژ)، طراحی شفت ماردون را برای شما انجام خواهند داد. ما با استفاده از نرم‌افزارهای مهندسی، مدل سه بعدی (3D CAD) ماردون را پیش از ساخت به شما ارائه می‌دهیم تا از انطباق کامل آن با دستگاه اطمینان حاصل کنید.

تعهد ما به کیفیت، در استفاده از متریال‌های درجه یک، جوشکاری توسط متخصصان دارای گواهی و تست‌های نهایی قبل از ارسال نهفته است. شفت ماردون‌های تولیدی در ساخت ۲۴ به سراسر کشور ارسال می‌شوند و بسته‌بندی‌های ما به گونه‌ای طراحی شده‌اند که پره‌های ظریف ماردون در طول حمل و نقل آسیب نبینند.

برای دریافت مشاوره رایگان، استعلام قیمت شفت ماردون یا ثبت سفارش بازسازی، می‌توانید از طریق راه‌های ارتباطی درج شده در سایت با ما تماس بگیرید. کارشناسان ما آماده پاسخگویی به سوالات فنی شما و ارائه پیش‌فاکتور دقیق هستند. اعتماد شما، سرمایه اصلی ما در صنعت تجهیزات انتقال مواد است.
