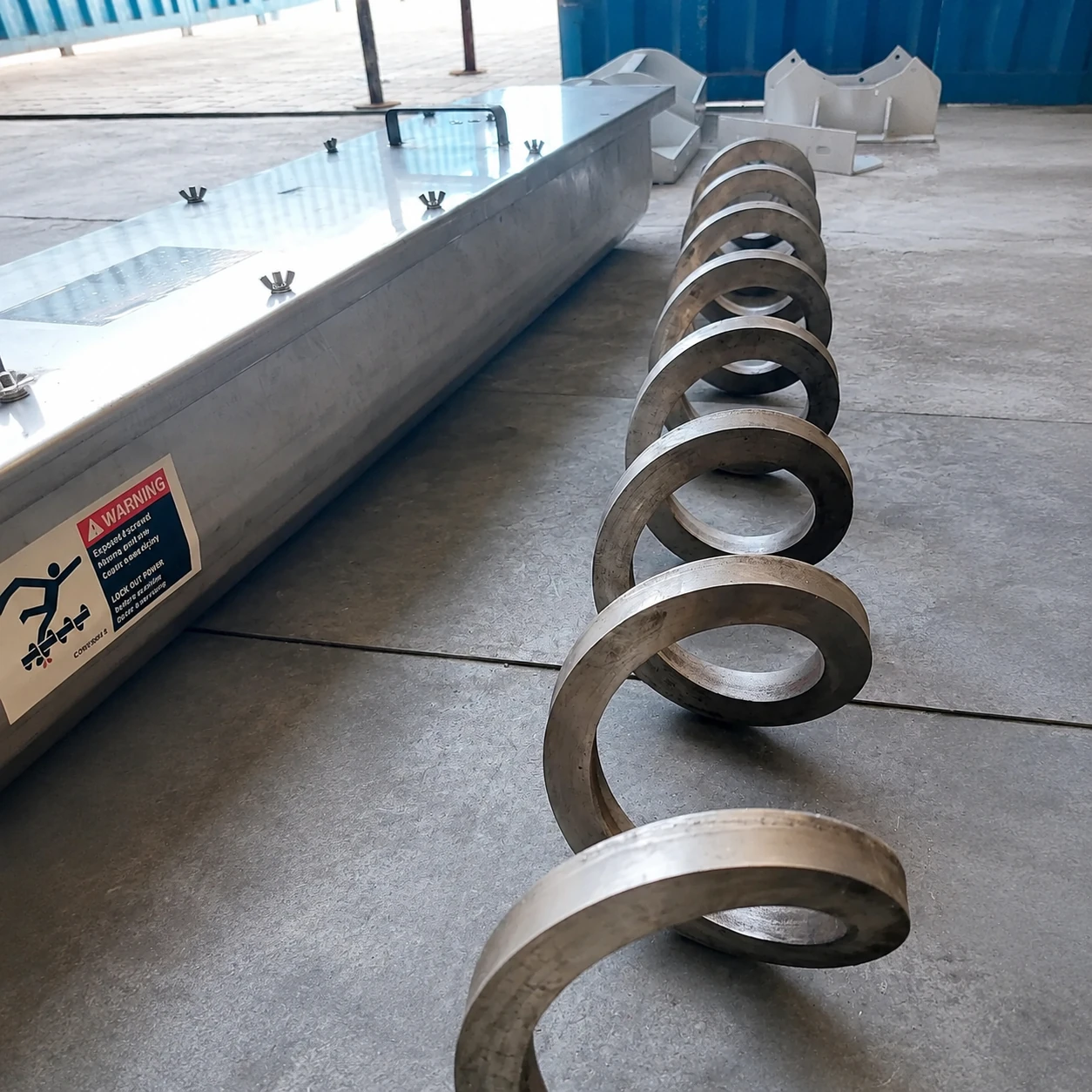

اسکرو کانوایر بدون شفت (Shaftless Screw Conveyor) یکی از تخصصیترین تجهیزات انتقال مواد فلهای در صنایع سنگین است که برای جابجایی مواد چسبنده، مرطوب، لجندار و الیافی طراحی میشود.
در این مدل، برخلاف اسکرو کانوایرهای شفتدار، محور مرکزی حذف شده و مارپیچ تقویتشده بهصورت آزاد داخل ناودانی U شکل یا محفظه مخصوص حرکت میکند. حذف شفت مرکزی باعث جلوگیری از تجمع، پیچش و انسداد مواد میشود و عملکرد سیستم را در شرایط دشوار صنعتی پایدار میکند.
این نوع اسکرو کانوایر بهطور ویژه در تصفیهخانهها، صنایع بازیافت و انتقال لجن صنعتی کاربرد دارد.
مزایای اسکرو کانوایر بدون شفت ( ماردون بدون محور )
- عدم پیچیدن مواد الیافی به دور محور
- مناسب برای انتقال لجن و مواد خمیری
- کاهش انسداد و توقف خط تولید
- تعمیر و نگهداری آسانتر
- عمر کاری بالا در شرایط مرطوب
- قابلیت طراحی در ظرفیتهای متنوع
- عملکرد یکنواخت در انتقال مواد خاص
به دلیل ساختار بازتر مسیر انتقال، راندمان سیستم در مواد مشکلدار بهمراتب بالاتر از مدلهای معمولی است.
کاربردهای اسکرو بدون شفت
اسکرو کانوایر بدون شفت در صنایع زیر کاربرد گسترده دارد:
- تصفیهخانه فاضلاب شهری و صنعتی
- انتقال لجن آبگیریشده
- صنایع بازیافت و پسماند
- صنایع کاغذ و خمیر کاغذ
- صنایع غذایی با مواد چسبنده
- صنایع شیمیایی و پتروشیمی
- انتقال مواد نیمهجامد و مرطوب
در پروژههایی که مواد دارای رطوبت بالا یا ساختار فیبری هستند، استفاده از اسکرو کانوایر بدون شفت بهترین راهکار مهندسی محسوب میشود.
جدول مشخصات فنی اسکرو کانوایر بدون شفت
| پارامتر فنی | محدوده استاندارد | توضیحات سفارشیسازی |
|---|---|---|
| قطر مارپیچ | ۱۵۰ تا ۶۰۰ میلیمتر | انتخاب بر اساس ظرفیت انتقال و نوع ماده |
| طول انتقال | ۱ تا ۲۰ متر | قابل افزایش با طراحی ماژولار و کوپلینگ صنعتی |
| ظرفیت انتقال | ۵ تا ۲۵۰ تن در ساعت | وابسته به چگالی، رطوبت و دانهبندی مواد |
| زاویه نصب | ۰ تا ۳۰ درجه | کاهش ظرفیت در زوایای بالاتر محاسبه میشود |
| متریال مارپیچ | ST37، ST52 یا استنلس استیل | انتخاب متریال بر اساس سایش، رطوبت و خورندگی |
| ضخامت مارپیچ | ۸ تا ۲۵ میلیمتر | متناسب با ظرفیت، گشتاور و شرایط کاری |
| لاینر داخلی | UHMW یا ورق ضدسایش | جهت کاهش اصطکاک و افزایش عمر کاری دستگاه |
| توان موتور | ۱.۵ تا ۷۵ کیلووات | محاسبه دقیق بر اساس طول مسیر و نوع ماده |
| نوع آببندی | پکینگ یا سیل صنعتی | جلوگیری از نشتی مواد مرطوب، لجن و پسماند |
تفاوت اسکرو کانوایر بدون شفت با مدل شفتدار
در اسکرو کانوایر شفتدار، وجود محور مرکزی میتواند باعث گیرکردن مواد الیافی و تجمع لجن شود. این مسئله در محیطهای صنعتی مرطوب باعث کاهش راندمان و افزایش هزینه تعمیرات میشود.
در مقابل، اسکرو کانوایر بدون شفت:
- مسیر انتقال آزادتر دارد
- در برابر انسداد مقاومتر است
- برای مواد خاص طراحی شده
- هزینه نگهداری کمتری در بلندمدت دارد
طراح و سازنده اسکرو بدون شفت؛ ساخت ۲۴
در مجموعه ساخت ۲۴ (پارس امتیاز)، طراحی هر اسکرو کانوایر بدون شفت بر اساس شرایط واقعی پروژه انجام میشود.
پارامترهای طراحی شامل:
- نوع و دانسیته ماده
- درصد رطوبت
- ظرفیت انتقال مورد نیاز
- طول مسیر
- شرایط محیطی و خورندگی
تمامی دستگاهها با متریال صنعتی مقاوم و مطابق نیاز پروژه ساخته میشوند تا حداکثر طول عمر و حداقل توقف خط تولید تضمین گردد.

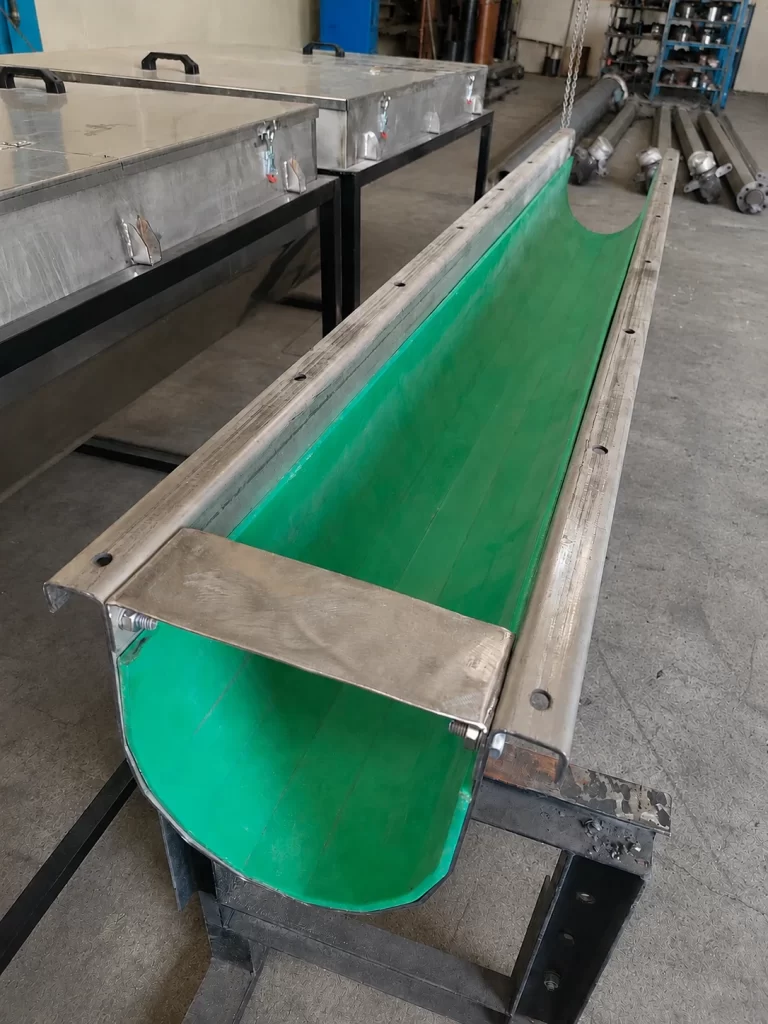

اهمیت انتخاب لاینر داخلی (پوشش ضدسایش تفلونی) در ماردون بدون محور
یکی از کلیدیترین بخشها در طراحی و عملکرد بهینه اسکرو کانوایر بدون شفت، لایه پوشش داخلی یا همان لاینر (Liner) است که در کف بدنه U شکل قرار میگیرد. از آنجا که مارپیچ بدون شفت هیچ محور مرکزی جهت معلق ماندن در هوا ندارد، مستقیماً روی بدنه مینشیند و حرکت دورانی خود را انجام میدهد. برای جلوگیری از سایش آهن روی آهن، از ورقهای پلیمری ضدسایش با تراکم بسیار بالا نظیر UHMW یا پپ (PP) استفاده میشود. این لاینرها علاوه بر کاهش ضریب اصطکاک و تسهیل حرکت مارپیچ، به عنوان یک قطعه مصرفی قابل تعویض عمل میکنند تا بدنه اصلی دستگاه در طول زمان دچار خوردگی و سایش فیزیکی نشود.
عوامل موثر در قیمت اسکرو کانوایر شفت لس (Shaftless)
اسکرو کانوایرهای بدون شفت یا شفت لس به دلیل نداشتن محور مرکزی، گزینهای بینظیر برای انتقال مواد چسبنده، مرطوب و الیافی هستند. با این حال، مکانیزم خاص و نیاز به قطعات مقاومتر در این تجهیزات باعث شده تا فرمول قیمتگذاری آنها با مدلهای شفتدار معمولی متفاوت باشد. اگر به دنبال خرید این تجهیز کاربردی هستید، پارامترهای زیر بیشترین تأثیر را بر قیمت نهایی پروژه شما در مجموعه ساخت ۲۴ خواهند داشت:
۱. ضخامت و آلیاژ مارپیچ بدون شفت (Spiral)
در مدلهای شفت لس، تمام نیروی کششی و گشتاور موتور مستقیماً به خودِ پره مارپیچ وارد میشود. به همین دلیل، ضخامت پره در این دستگاهها چندین برابر مدلهای معمولی است (معمولاً بین ۱۵ تا ۳۵ میلیمتر).
- جنس مارپیچ: استفاده از فولادهای آلیاژی با مقاومت کششی بالا، فولادهای ضد سایش (مانند هاردوکس) یا استنلس استیل (SS304/316) جهت جلوگیری از دفرمگی و شکستن مارپیچ، هزینه متریال و در نتیجه قیمت نهایی را به شدت تغییر میدهد.
- تکنولوژی نورد و ساخت پره: شکلدهی و نورد سرد ورقهای ضخیم فولادی بدون شفت مرکزی نیاز به تجهیزات کارگاهی پیشرفته دارد که هزینه ساخت را بالا میبرد.
۲. نوع و ضخامت لاینر کف ناودانی (Liner)
از آنجا که مارپیچ بدون شفت تکیهگاه میانی ندارد، مستقیماً روی بستر (لاینر) کف ناودانی سر میخورد و حرکت میکند. کیفیت و نوع این لاینر نقش حیاتی در طول عمر دستگاه و قیمت آن دارد:
- لاینرهای پلیمری استاندارد: استفاده از پلیاتیلن فوق سنگین (UHMW-PE) که اصطکاک را کم و عمر پره را زیاد میکند.
- لاینرهای دورنگ یا سنسوردار: لاینرهایی که با داشتن دو لایه رنگ متفاوت، زمان تعویض و سایش را نشان میدهند و قیمت بالاتری دارند.
۳. قدرت الکتروموتور و گشتاور گیربکس
انتقال مواد خمیری و چسبناک تفاله، لجن یا پسماند، مقاومت و اصطکاک بالایی در بدنه کانوایر ایجاد میکند. برای غلبه بر این نیروی مقاوم، سیستم محرک (الکتروموتور و گیربکس) باید گشتاور بسیار بالاتری نسبت به انتقال پودرهای خشک تولید کند. انتخاب گیربکسهای صنعتی سنگینکار (Heavy Duty) با ضریب اطمینان بالا، سهم مهمی در افزایش قیمت نهایی دستگاه دارد.
۴. طول و ابعاد هندسی بدنه
با افزایش طول کانوایر شفت لس، پایداری مارپیچ بدون شفت در فواصل طولانی سختتر میشود. در طولهای زیاد، ضخامت دیواره بدنه و خود پره مارپیچ باید افزایش یابد تا از خمش و سایش بیش از حد جلوگیری شود. این افزایش ضخامت ورقهای بدنه و شاسی، وزن آهنآلات مصرفی و هزینه نهایی را بالا میبرد.
۵. آببندی شفت ورودی (Gland Sealing)
هرچند دستگاه بدون شفت است، اما در نقطه اتصال به گیربکس نیاز به شفت رابط و سیستم آببندی بسیار قوی دارد. از آنجا که این دستگاهها عمدتاً مواد مرطوب، لجن یا مایعات چسبنده را حمل میکنند، نشت رطوبت به داخل یاتاقان و گیربکس یک چالش است. استفاده از پکینگگلندهای صنعتی، سیلهای مکانیکی یا سیستمهای آببندی چندمرحلهای قیمت ساخت سیستم محرک را افزایش میدهد.
جمعبندی
اسکرو کانوایر بدون شفت یا همان ماردون های بدون محور راهکار تخصصی انتقال مواد چسبنده، لجندار و الیافی در صنایع مختلف است. حذف محور مرکزی باعث افزایش راندمان، کاهش انسداد و عملکرد پایدار در شرایط دشوار صنعتی میشود.
برای انتخاب دقیق ظرفیت و طراحی مهندسی، بررسی مشخصات ماده و شرایط خط تولید ضروری است.
سوالات متداول در زمینه اسکرو کانوایر بدون شفت (شفت لس)
۱. مارپیچ بدون شفت چگونه بدون لرزش کار میکند؟
پایداری این سیستم توسط ضخامت محاسبهشده پرهها و دقت در طراحی بدنه تأمین میشود. ما با محاسبه گشتاور دقیق، مارپیچ را طوری طراحی میکنیم که در حین انتقال، کمترین میزان انحراف شعاعی را داشته باشد.
۲. مزیت ضخامت متناسب پرهها چیست؟
استفاده از پرههای بسیار نازک باعث تابیدگی و استفاده از پرههای بیش از حد ضخیم باعث افزایش وزن مرده و مصرف انرژی بیهوده میشود. ما ضخامت را دقیقاً بر اساس «سختی ماده» و «گشتاور موتور گیربکس» بهینه میکنیم تا بیشترین راندمان انتقال به دست آید.
۳. برای چه موادی اسکرو شفت لس توصیه نمیشود؟
اگر مواد کاملاً روان و بدون خاصیت چسبندگی باشند، اسکروهای شفتدار همچنان به صرفهتر هستند. اما برای هر نوع مادهای که احتمال پیچیدن یا گرفتگی در آن وجود داشته باشد، مدل بدون شفت انتخابی بی رقیب است.
برای مشاوره تخصصی، طراحی سفارشی و دریافت پیشفاکتور:
جهت دریافت مشاوره تخصصی، طراحی سفارشی و استعلام قیمت انواع سیستمهای انتقال مواد از جمله اسکرو کانوایر بدون شفت یا شفت لس، میتوانید با کارشناسان فنی شرکت پارس امتیاز (برند ساخت ۲۴) در ارتباط باشید. برای ثبت درخواست خود به صورت آنلاین، کافی است به صفحه سفارش به آدرس ScrewConveyor.ir/order مراجعه نمایید یا جهت گفتگو و مشاوره مستقیم، با شماره تلفن ۰۲۱۸۲۸۰۵۰۲۴ تماس حاصل فرمایید.
برای آشنایی بیشتر، مقاله رفع چسبندگی مواد در ماردون ها را مطالعه کنید.
