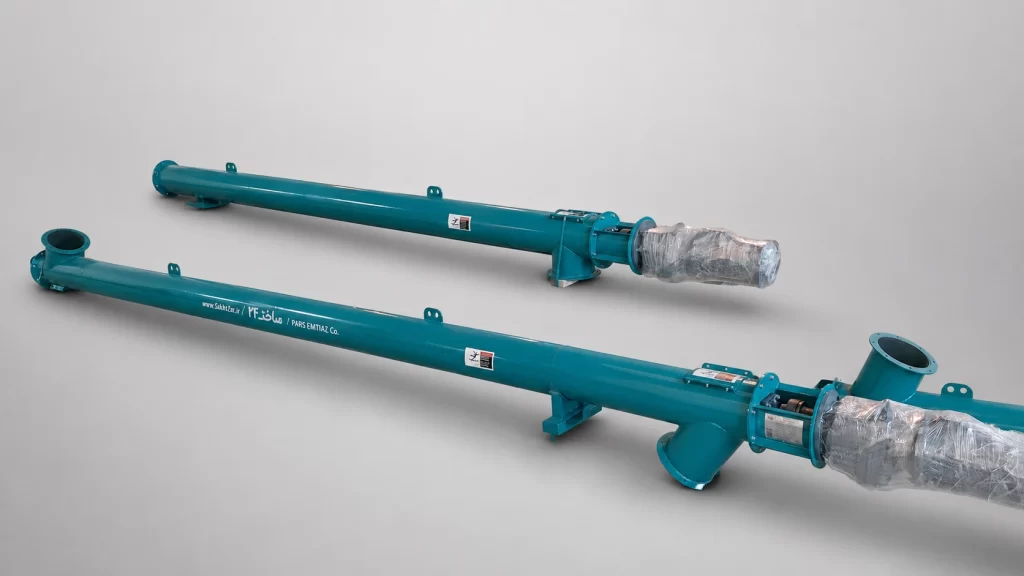

اسکرو کانوایر لوله ای ( tubular screw conveyor ) یکی از پرکاربردترین تجهیزات انتقال مواد فله در صنایع مختلف است که برای جابجایی پودر، گرانول و مواد دانهای در مسیرهای کاملاً بسته استفاده میشود. این دستگاه به دلیل طراحی استوانهای و آببندی مناسب، از خروج گرد و غبار به محیط جلوگیری کرده و برای صنایعی مانند سیمان، شیمیایی، معدنی و غذایی انتخابی قابل اعتماد به شمار میآید. شرکت “ساخت ۲۴” با طراحی و ساخت انواع اسکرو لولهای، راهکاری مهندسیشده برای انتقال ایمن، یکنواخت و کماستهلاک مواد در خطوط تولید ارائه میدهد.
اسکرو کانوایر لوله ایی چیست و چگونه کار میکند؟ (ماردون صنعتی یا بالابر ماپیچ )
اسکرو کانوایر لولهای که با نامهایی مانند اسکرو لولهای، حلزونی لولهای و ماردون صنعتی لوله ای نیز شناخته میشود، از یک مارپیچ دوار تشکیل شده که داخل یک لوله فلزی قرار دارد. با چرخش این مارپیچ، مواد از بخش ورودی به سمت خروجی هدایت میشوند. این ساختار برای انتقال مواد پودری، مواد دارای گرد و غبار و همچنین جابجایی مواد در مسیرهای افقی، مایل و حتی عمودی بسیار مناسب است.
طراحی لولهای این دستگاه باعث میشود:
- انتقال مواد بدون انتشار گرد و غبار انجام شود.
- امکان نصب در محیطهای صنعتی حساس فراهم شود.
- مواد بسیار نرم، سبک یا خورنده با ایمنی بیشتری جابهجا شوند.
این نوع کانوایر معمولاً برای انتقال افقی یا شیبدار (تا حدود ۳۰ درجه) استفاده میشود و میتواند مستقیماً زیر سیلو، هاپر، بگ فیلتر یا سیستم دوزینگ نصب گردد.
اجزا و مشخصات ساختاری اسکرو ماردون انتقال مواد لولهای ساخت ۲۴
در مجموعه ساخت ۲۴ هر دستگاه بر اساس شرایط واقعی پروژه طراحی میشود. اجزای اصلی شامل موارد زیر است:
1. بدنه لولهای اسکرو کانوایر لوله ای (Tube Housing)
ساختهشده از فولاد کربنی ST37 / ST52 یا استنلس استیل 304 و 316 با جوشکاری دقیق صنعتی. طراحی کاملاً آببندی شده برای جلوگیری از نشت گرد و غبار.
2. پره مارپیچ اسکرو کانوایر لوله ایی (Screw Flight)
پرهها به صورت یکپارچه (Helicoid) یا قطعهای (Segmented) تولید میشوند. گام و ضخامت پره بر اساس ظرفیت انتقال و نوع مواد انتخاب میگردد.
3. شفت مرکزی (Central Shaft)
شفت فولادی مقاوم با ماشینکاری دقیق جهت جلوگیری از لنگی و ارتعاش در طولهای بالا.
4. یاتاقانها و هنجر بیرینگ
در طولهای بیش از ۶ متر از یاتاقان میانی جهت حفظ همراستایی شفت استفاده میشود.
5. سیستم محرکه (Drive Unit)
الکتروموتور و گیربکس صنعتی با توان محاسبهشده بر اساس دبی مواد، طول کانوایر و زاویه نصب. امکان استفاده از برندهای معتبر داخلی و اروپایی وجود دارد.
6. سیستم آببندی شفت (Shaft Seal)
پکینگ گلند یا سیل مکانیکی برای جلوگیری از خروج مواد بسیار نرم یا پودری.
جدول مشخصات فنی اسکرو کانوایر لولهای
| پارامتر فنی | محدوده استاندارد | توضیحات سفارشیسازی |
|---|---|---|
| قطر مارپیچ | ۱۰۰ تا ۵۰۰ میلیمتر | انتخاب بر اساس ظرفیت انتقال |
| طول انتقال | ۱ تا ۲۵ متر | طراحی ماژولار با کوپلینگ فلنجی |
| ظرفیت انتقال | ۰.۵ تا ۸۰ تن در ساعت | وابسته به چگالی ظاهری مواد |
| زاویه نصب | ۰ تا ۳۰ درجه | کاهش ظرفیت در زوایای بالاتر |
| متریال بدنه | کربن استیل یا استنلس استیل | مناسب صنایع غذایی و شیمیایی |
| ضخامت لوله | ۳ تا ۶ میلیمتر | متناسب با سایش و شرایط کاری |
| توان موتور | ۰.۷۵ تا ۳۰ کیلووات | محاسبه دقیق مهندسی |
| نوع آببندی | پکینگ یا سیل مکانیکی | جلوگیری از نشت پودر |
کاربردهای اسکرو کانوایر لولهای در صنایع
به دلیل طراحی بسته و ایزوله، این تجهیز در صنایع مختلف کاربرد گستردهای دارد:
صنایع غذایی و دارویی
انتقال آرد، شکر، نمک، ادویه، پودر کاکائو، مکملهای غذایی با متریال استیل و پولیش داخلی.
صنایع شیمیایی و پتروشیمی
انتقال پودرهای شیمیایی، رزینها، گرانولهای پلیمری و مواد حساس به رطوبت.
صنایع سیمان و معدن
انتقال سیمان، خاک سنگ، آهک، بنتونیت و مواد معدنی ریزدانه.
صنایع کشاورزی و خوراک دام
جابهجایی غلات، سبوس، کنجاله و مواد فله در سیلوها.
مزایای کلیدی اسکرو کانوایر لوله ای ساخت ۲۴
✅ طراحی کاملاً آببندی شده و بدون غبار
مناسب محیطهای صنعتی با استانداردهای ایمنی بالا.
✅ راندمان انتقال بالا با مصرف انرژی بهینه
محاسبه دقیق دور ماردون و توان موتور جهت کاهش استهلاک.
✅ اشغال فضای کمتر نسبت به سیستمهای انتقال دیگر
امکان نصب در فضاهای محدود صنعتی.
✅ طول عمر بالا و هزینه نگهداری پایین
استفاده از متریال مقاوم و طراحی مهندسی دقیق.
✅ قابلیت سفارشیسازی کامل
قطر، طول، متریال، زاویه و سیستم محرکه متناسب با پروژه شما طراحی میشود.
طراح و سازنده اسکرو کانوایر
تیم مهندسی “ساخت ۲۴” فرآیند طراحی اسکرو لولهای را با تحلیل گشتاور و اصطکاک مواد انجام میدهد. به عنوان سازنده تخصصی، ما اطمینان حاصل میکنیم که تراز بودن شفت و لوله در طولهای زیاد حفظ شود تا لرزش دستگاه به حداقل برسد. ما صرفاً یک سازنده نیستیم؛ ما راهکار انتقال مواد شما را مهندسی میکنیم.
قیمت اسکرو کانوایر لولهای و عوامل موثر
قیمت این تجهیزات به عوامل کلیدی زیر بستگی دارد:
- قطر و ضخامت لوله: که مستقیماً بر وزن و مقاومت دستگاه اثر میگذارد.
- نوع و توان الکتروموتور: تعیینکننده هزینه نهایی انرژی و سیستم محرکه.
- متریال بدنه (استیل در برابر فولاد): که برای صنایع غذایی یا شیمیایی متفاوت است.
برای دریافت برآورد قیمت دقیق، کافی است مشخصات ماده انتقالدهنده و طول مسیر را به ما اعلام کنید.
مشاوره خرید اسکرو کانوایر لولهای
انتخاب اشتباه قطر لوله یا نوع مارپیچ میتواند باعث کاهش شدید راندمان یا توقف تولید شود. تیم مشاوره فنی “ساخت ۲۴” با بررسی مشخصات فنی ماده (چگالی، رطوبت، دانهبندی)، بهترین اسکرو لولهای را برای شرایط کاری شما پیشنهاد میدهد. مشاوره خرید اسکرو کانوایر گام اول برای داشتن یک خط تولید بدون توقف است. برای دریافت مشاوره تخصصی با ما تماس بگیرید.
کاتالوگ اسکرو کانوایر لوله ای
برای بررسی ابعاد استاندارد، نقشههای فنی و مشاهده جزئیات بیشتر محصولات ما، میتوانید کاتالوگ جامع “ساخت ۲۴” را از لینک زیر دانلود کنید:
دانلود کاتالوگ محصولات ساخت ۲۴
شما می توانید از مقالات در زمینه اسکرو کانوایر لوله ایی در سایت دیگر ما بهره مند شوید.
سوالات متداول کاربران
اسکرو کانوایر دقیقاً چه کاری انجام میدهد؟
اسکرو کانوایر برای انتقال پیوسته مواد پودری، گرانولی و دانهای در مسیرهای افقی، شیبدار یا در برخی کاربردها با زاویه محدود استفاده میشود. این دستگاه با چرخش مارپیچ داخل لوله یا ناودانی، مواد را از نقطه ورودی به نقطه خروجی هدایت میکند و به همین دلیل یکی از کاربردیترین تجهیزات در خطوط جابهجایی مواد فلهای به شمار میرود. سادگی ساختار، اشغال فضای کمتر و امکان طراحی سفارشی باعث شده این تجهیز در بسیاری از صنایع جایگاه ثابتی داشته باشد. انتخاب صحیح اسکرو کانوایر میتواند به کاهش پرت مواد، بهبود نظم خط و انتقال مطمئنتر محصول کمک کند.
اسکرو کانوایر یا ماردون انتقال مواد برای چه موادی مناسب است؟
اسکرو کانوایر برای انتقال انواع مواد خشک و نیمهخشک مانند سیمان، آرد، پودر سنگ، خاکستر، گچ، مواد شیمیایی، خوراک دام و بسیاری از مواد گرانولی و پودری مناسب است. البته ویژگیهای ماده مانند دانسیته، رطوبت، سایندگی، دمای کاری و چسبندگی در انتخاب طراحی مناسب دستگاه بسیار مهم هستند. برای مثال، مواد ساینده نیاز به پره و لاینر مقاومتری دارند و برای مواد مرطوب یا چسبنده باید نوع طراحی داخلی با دقت بیشتری انتخاب شود. به همین دلیل، مشخصات واقعی ماده نقش اصلی را در تعیین مدل مناسب ایفا میکند.
تفاوت اسکرو کانوایر لولهای و U شکل چیست؟
اسکرو کانوایر لولهای معمولاً برای خطوطی مناسب است که نیاز به ساختار بستهتر، جلوگیری بهتر از نشت گردوغبار و انتقال تمیزتر مواد دارند. در مقابل، اسکرو کانوایر U شکل دسترسی آسانتری برای سرویس، بازدید و نظافت فراهم میکند و در بسیاری از کاربردهای صنعتی رایجتر است. انتخاب بین این دو مدل به نوع ماده، شرایط نصب، حساسیت محیط و الزامات نگهداری بستگی دارد. در پروژههایی که کنترل آلودگی محیط اهمیت بالایی دارد، مدل لولهای معمولاً گزینه مناسبتری محسوب میشود.
برای دریافت اطلاعات بیشتر در خصوص اسکرو کانوایر U شکل یا ماردون با بدنه U میتوانید به صفحه این محصول مراجعه کنید.
چطور ظرفیت مناسب اسکرو کانوایر تعیین میشود؟
ظرفیت اسکرو کانوایر بر اساس قطر مارپیچ، گام پره، سرعت چرخش، زاویه نصب و دانسیته حجمی ماده محاسبه میشود. فقط بزرگ بودن قطر دستگاه به معنی ظرفیت بالاتر و عملکرد بهتر نیست، چون رفتار ماده در داخل کانوایر نیز باید در نظر گرفته شود. اگر طراحی بدون محاسبه دقیق انجام شود، ممکن است با پرشدگی نامناسب، افت راندمان یا فشار بیش از حد به موتور و گیربکس مواجه شوید. به همین دلیل ظرفیت باید بر اساس شرایط واقعی فرآیند و دبی مورد نیاز خط تعیین شود.
آیا اسکرو کانوایر لوله ای نیاز به نگهداری دورهای دارد؟
بله، برای حفظ عملکرد پایدار، اسکرو کانوایر باید بهصورت دورهای از نظر وضعیت بیرینگها، یاتاقانها، همراستایی شفت، سایش پرهها و سلامت گیربکس بررسی شود. در خطوطی که مواد ساینده یا سنگین جابهجا میشوند، این بازبینی اهمیت بیشتری دارد. نگهداری منظم باعث کاهش خرابی ناگهانی، افزایش عمر مفید قطعات و جلوگیری از توقف خط تولید میشود. سرویس بهموقع همچنین کمک میکند راندمان انتقال در سطح مطلوب باقی بماند.
راهنمای خرید اسکرو کانوایر لوله ای
برای خرید اسکرو کانوایر مناسب، ابتدا باید نوع ماده، ظرفیت انتقال، طول مسیر، زاویه نصب و شرایط محیطی پروژه بهطور دقیق مشخص شود تا ابعاد مارپیچ، نوع بدنه و توان محرک درست انتخاب گردد. همچنین لازم است ویژگیهایی مانند سایندگی، رطوبت، دمای کاری و میزان گردوغبار ماده در نظر گرفته شود، زیرا این عوامل روی انتخاب متریال ساخت و جزئیات فنی دستگاه اثر مستقیم دارند. اگر اسکرو کانوایر بدون محاسبه مهندسی انتخاب شود، ممکن است با مشکلاتی مانند کاهش راندمان، استهلاک بالا، گرفتگی مسیر یا مصرف انرژی غیرضروری روبهرو شوید.
بهترین راه این است که پیش از سفارش، اطلاعات کامل خط و ماده مورد نظر را در اختیار تیم فنی قرار دهید تا دستگاه دقیقاً متناسب با نیاز واقعی مجموعه شما طراحی و ساخته شود.
سفارش اسکرو کانوایر لولهای (کانوایر مارپیچ)
اگر برای تکمیل خط تولید خود به یک اسکرو کانوایر لولهای بادوام و دقیق نیاز دارید، همین حالا با واحد فروش “ساخت ۲۴” تماس بگیرید. فرآیند سفارش اسکرو کانوایر در مجموعه ما شامل بررسی فنی، طراحی نقشههای ساخت و نظارت بر تولید است.
ثبت سفارش آنلاین: لینک ورود به فرم استعلام قیمت
شماره تماس مستقیم (سفارشات): ۰۲۱۸۲۸۰۵۰۲۴
